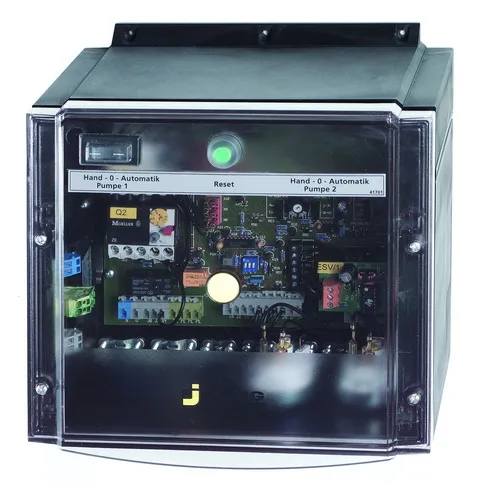

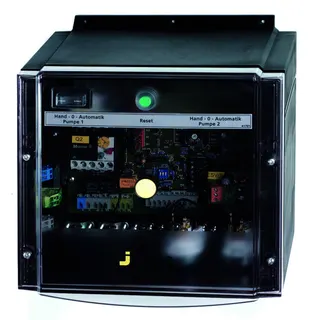

Jung Pumpen STEUERUNG BASICLOGO AD 46 EXM, TLS MIT STAUDRUCKNIVEAUGEBER

"Pentair Jung Pumpen BasicLogo-Steuerung AD 46 ExM, TLS
Steuerung zum niveauabhängigen Ein-
und zeitabhängigen Ausschalten einer
direkt startenden, explosionsgeschützten
Drehstrom-Tauchmotorpumpe, vorzugsweise
MultiCut-Pumpe.
Serienmäßig zwei voneinander unabhängige
Staudruckniveaugeber für "Ein/Aus" und
automatische Noteinschaltung mit Alarm-
meldung für eine erhöhte Sicherheit.
ATEX-gerechte Überwachung von Motor-
temperatur und Laufzeit.
Trockenlaufschutz mit Tauchschalter und
Sicherheitsbarriere.
Einstellbare Pumpennachlaufzeit (1-60s)
mit gekoppelter Einschaltverzögerung
(0-10s) nach Spannungsausfall.
Betriebsspannung 3/N/PE~230/400 V, 50 Hz
- Gehäuse mit Klarsichttür, IP 44
250 x 250 x 155 mm (HxBxT)
- Motorschütz 4,0 kW / 400 V
- Überstromrelais 4-6 A
- Wechselstromabgang 230 V / 2 A
- Hand-0-Automatik Wahlschalter
- Resettaster für Störmeldungen
- zwei Staudruckschalter,
drucksicher bis 3 mWs
- zwei Druckluftglocken mit
je 10 m Luftleitung
Leuchtanzeigen für
- Betrieb der Pumpe
- Motor-Überstrom
- Motor-Übertemperatur
- Motor-Laufzeit überschritten
- Hochwasser
- Wassermangel
- Drehfeld falsch
Alarmanlage (netzabhängig):
- potentialfreier und quittierbarer
Sammelstörmeldekontakt, z.B. zum
Anschluss einer 230 V Blitz- oder
Warnleuchte, wahlweise taktend
- potentialfreier Sammelstörmelde-
kontakt zur Störungsfernmeldung
- elektronischer Summer, wahlweise
taktend und quittierbar
- Akku-Ladeschaltung für netzunab-
hängigen Betrieb der Alarmanlage
mittels optionalem Akku
Steuerung anschlussfertig verdrahtet
und optional erweiterbar."
