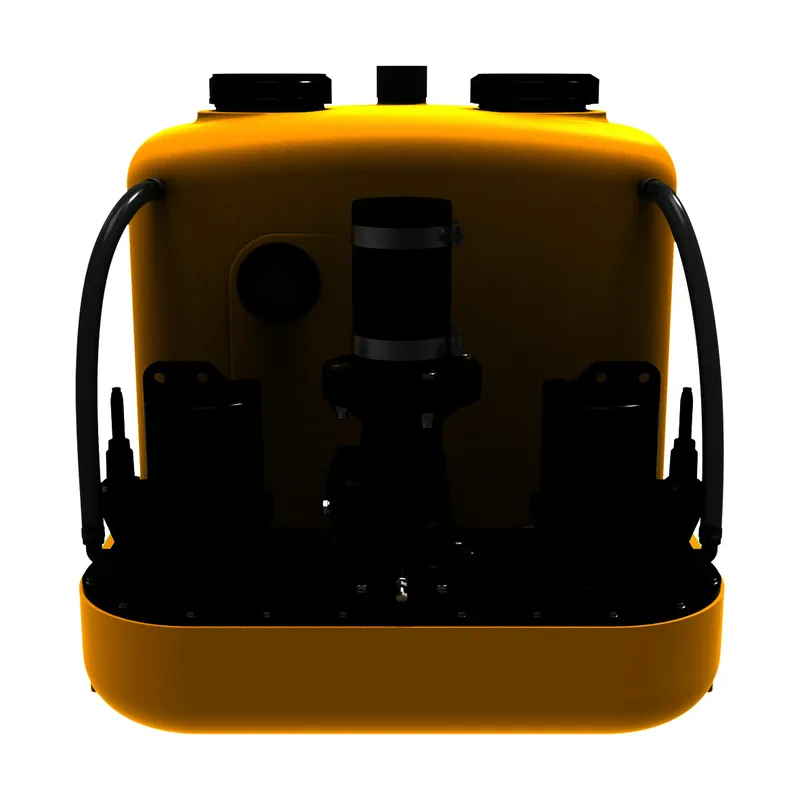

Jung Pumpen FÄKALIENHEBEANLAGE COMPLI 1225/4 Badewanne HL, 400 V

"Pentair Jung Pumpen Fäkalienhebeanlage compli 1225/4 BW HL steckerfertig
- LGA Bauart geprüft nach DIN EN 12050
Überflutungssichere Doppelanlage
bestehend aus: Kunststoffbehälter in
Stufenform aus PE mit optimiertem Behäl-
terboden zur Reduzierung von Ablagerun-
gen und Verstopfungen.
Trägerplattform aus GG mit integriertem
Ringgehäuse und Druckabgang für solide
Befestigung und einfache Wartung. Außen-
liegende Doppelrückschlagklappe vormon-
tiert und leicht zugänglich.
- Große Reinigungsöffnung
- Stutzen für Lüftungsleitung DN 70
- 2 Zusatzanschlüsse - Muffe DN 50 - An-
schluss einer HMP 1 1/2" / Alternative
- Behälterinhalt : 350 l
- Höhe x Breite x Tiefe: 800x910x1010 mm
- Zulaufinnenmaß vert. : DN 150
Ausführung als Muffe mit Klemmflansch
wahlweise auch horizontal mit bausei-
tigem Bogen 90°, dann um 180° drehbar
und wie folgt stufenlos einstellbar:
Mitte Zulauf
bis Behälterboden : 560-700 mm
- Elast. Verbindung mit 2 Spannschellen
für Druckrohr mit Außendurchm. 110 mm
- Anschlussflansch DN 80 mit Rohrstück
Durchm. 110 mm für Druckrohr DN 100
- Elast. Verbindung Durchm. 75 mm mit
Spannschelle für Lüftungsleitung DN 70
2 vertikal einstufige Abwassertauch-
motorpumpen zur Förderung von Abwasser
gemäß DIN 1986-3, betriebsfertig auf dem
Behälter montiert, Freistromrad mit
großem freien Durchgang,
trockenlaufsicher, eingebauter
Motorthermostat zum Schutz des Antriebs.
Leitungseinführung längswasserdicht ver-
gossen und durch Steckverbindung sehr
leicht tauschbar.
Leistungsangaben je Pumpe:
Freier Durchgang : 70 mm
Fördermenge : Q = 56 - 13 cbm/h
Förderhöhe : H = 5 - 10 m
Motorschutzart : IP 68
Motorleistung : P2 = 2,2 kW
Motor-Drehzahl : n = 1363 1/min
Stromart/Spannung : D-Strom 230/400 V
Betriebsart : S 3 nach VDE
Druckstutzen : DN 100
Gewicht der Anlage : 145 kg
Vollautomatische Niveauschaltung be-
triebsfertig als Drehkontaktschaltung
(Reedkontakte) im Sammelbehälter
eingebaut.
Steuerung BD 46
Doppelsteuerung (Direktstart) zum
wasserstandsabhängigen, automatischen
Ein- und Ausschalten der Pumpen,
wechselseitig schaltend mit Spitzen-
lastfunktion, ISO-Gehäuse mit Klarsicht-
deckel, (HxBxT) 430x250x155 mm, Schutz-
art IP 44, steckerfertig verdrahtet mit
4 m Leitung zwischen Steuerung und Pumpe
Bestückung:
2 Motorschutzschalter mit
Kurzschlussschnellauslösung
2 Schaltschütze
1 Steuertrafo
2 Steuersicherungen
2 Kontrolllampen Betrieb
1 Kontrolllampe Drehrichtungsanzeige
1 Kontrolllampe Hochwasseralarm
1 Kontrolllampe Pumpenstörung
2 Wahlschalter Hand-0-Automatik
1 netzabhängige Alarmanlage mit:
2 potentialfreien Schließern für die
Sammelstörmeldung
1 Ladeschaltung mit Halterung für
optionalen 9 V-Akku
1 Alarmsummer
1,5 m Netzanschlussleitung mit CEE-
Stecker, 5-polig. Betriebsstundenzähler
optional."
