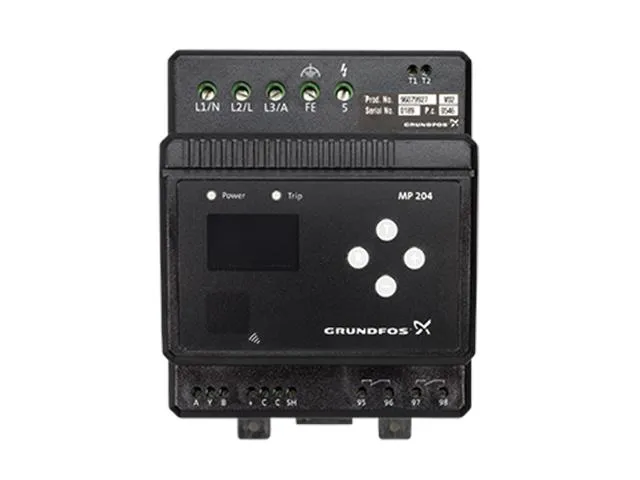

Grundfos Zubehör für Steuer und Regels. MP204 f.Schaltschrankeinbau bis 120A

MP 204 Motorvollschutz zur Überwachung und zum Schutz von ungeregelten Motoren in Pumpenanwendungen. Für ungeregelte Trockenläuferpumpen, Unterwasser- pumpen, Druckmantelpumpen, Norm- und Blockpumpen, Hochdruckkreiselpumpen und Abwasserpumpen. Zur Überwachung folgender Parameter: - Isolationswiderstand vor Motoreinschaltung - Motortemperatur (über externe Sensoren: Tempcon, Pt 100, Pt 1000, PTC/Thermoschalter) - Stromasymetrie und Stromaufnahme - Versorgungsspannung (Über-/Unterspannung) - Phasenausfall und Phasenfolge - Leistungsfaktor cos phi über Echt-Effektiv- wertmessung für maximale Genauigkeit - Harmonische Verzerrungen - Anlauf- und Betriebskondensator (bei 1-Phasen Systemen) Motorvollschutz zum Schutz gegen: - Überlast - Trockenlauf - Unterschreitung des Isolationswiderstandes - Übertemperatur des Motors - Phasenvertauschung und -ausfall Das Gerät enhält: - Display zur Anzeige von folgenden Messwerten: Strom, Spannung, Motortemperatur, cos phi, Auslöseklasse, kodierte Warn- oder Alarmmeldung. - Potentialfreies Alarmrelais für Sammelstör- meldung - RS 485 Schnittstelle für GENIbus - Eingang für Pt 100/Pt 1000 Sensor - Eingang für PTC-/Thermoschalter - Auswählbare IEC Auslöseklassen 1 bis 45 und spezielle Auslöseklasse "p" für Unterwasser- pumpen (0,1 - 30 sec.) - Infrarot-Schnittstelle für Kommunikation mit Fernbedieneinheit R100 für weitere Einstellungen und zum Anzeigen zusätzlicher Daten wie bspw. Betriebsstunden und max. Anzahl von Motorstarts. Technische Daten: Zulassungen: UL, IEC, EN, CE Installation: Umgebungstemperatur: -20 .. 60 Celsius Nennstrombereich: 3 .. 120 A Elektrische Daten: Netzfrequenz: 50 / 60 Hz Bemessungsspannung: 1/3 x 100-480 V Schutzart (gemäß IEC 34-5): IP20 Sonstiges: Nettogewicht: 0.9 kg Dänische VVS Nr.: 388397904 Schwedische RSK Nr.: 6010812 Herkunftsland: EE Zolltarif Nr.: 85363030 Verwendungshinweise vorhanden
