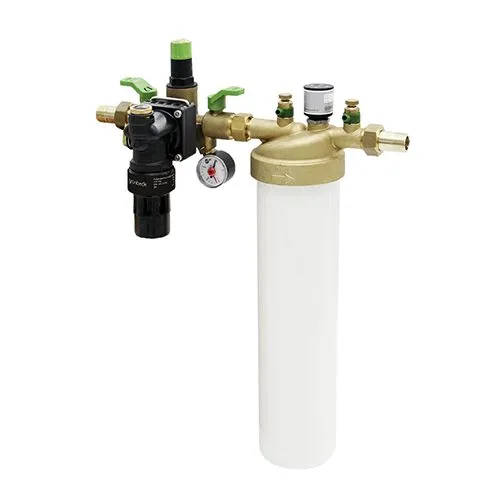

Grünbeck Füllstrecke thermaliQ:FB2

Füllstrecke thermaliQ:FB2
Die Füllstrecke thermaliQ:FB2 dient zum
sicheren und normgerechten Anschluss
einer Heizungsanlage an die Trinkwasser-
installation.
Die Füllstrecke thermaliQ:FB2 sichert
das Trinkwasser gegen Rückfließen von
Wasser aus dem Heizkreislauf ab.
Die Füllstrecke thermaliQ:FB2 dient zur
Vollentsalzung von Rohwasser zur Erstbe-
füllung oder Nachspeisung von Heizungs-
anlagen.
Die Füllstrecke thermaliQ:FB2 besteht
aus einer Systemtrennereinheit, einer
Druckminderereinheit und einer
Aufbereitungseinheit.
Das Rohwasser für die Heizungsbefüllung
fließt durch den eingangsseitigen
Absperrhahn und den Schmutzfänger in
die Systemtrennereinheit.
Nach der Systemtrennereinheit fließt
das Wasser durch den Druckminderer.
Der Druckminderer stellt sicher, dass
der Fülldruck im Heizungssystem nicht
überschritten wird. Der Fülldruck wird
am Manometer angezeigt.
Aufbereitungseinheit inkl. LF Messzelle
und Füllpatrone desaliQ:HB2.
Aufbau:
- Systemtrennereinheit
- Druckminderereinheit
- Aufbereitungseinheit
Technische Daten:
Anschluss : R 1/2"
Nenndruck : PN 6
Kapazität
<10 uS/cm x cbm : 25 uS/cm x
cbm
<50 uS/cm x cbm : 40 uS/cm x
cbm
Nenndurchfluss m. Patrone: 0,2 cbm/h
Nenndurchfluss m. Adapter: 1,3 cbm/h
Einstellbereich Druck-
minderer : 0,5-4 bar
Einbaulänge mit
Verschraubung : 372 mm
Einbaulänge ohne
Verschraubung : 316 mm
Fabrikat: Grünbeck
