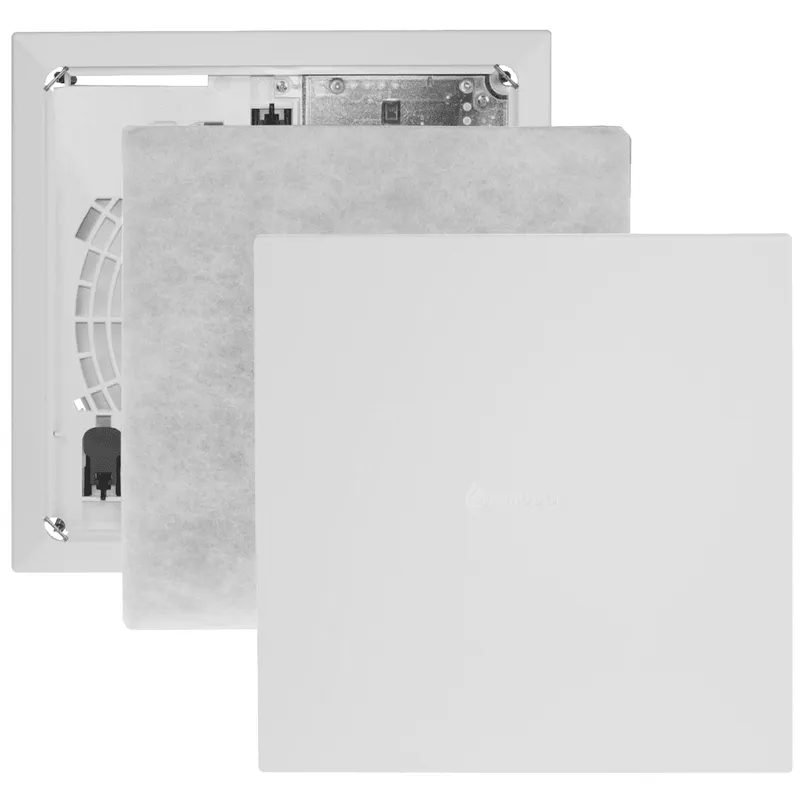

Gebläse ECom 60/15 +EC-INR+EC-BM

Körperschallentkoppeltes Gebläse
(2-stufig, elektronisch geregelter
Drehstrom-Außenläufermotor) inkl. Filter
und weißer/m Abdeckplatte/-rahmen in der
Designausführung S-Line (Farbe ähnlich
RAL 9016) für den Einbau in einem
Einbaukasten der Serie compact. Das
Gebläse verfügt über ein codierbares
Leistungsteil mit getrennten
Einstellmöglichkeiten des
Volllast-Volumenstromes (100, 60, 40
oder 30 m3/h) und
Teillast-Volumenstromes (40, 30, 20 oder
15 m3/h). Umfangreiche Zeiteinstellungen
für den selektierbaren Nachlauf mit
Rückstellfunktion für den Voll-/ oder
Teillastbetrieb, der
Einschaltverzögerung, einen
Inversbetrieb, sowie ein
Intervallbetrieb sind über das
werkseitig vormontierte Nachlaufmodul
EC-INR codierbar. Das Modul ermöglicht
auch die Einstellmöglichkeit einer
3-stufigen Variante des Gebläses anhand
von codierbaren Volumenstromvorgaben.
Eine laufzeitabhängige und wählbare
Filterkontrollanzeige
(akustisch/visuell) ist standardmäßig
"on board". Der Filter (Filterklasse ISO
Coarse >45%) an dem Gebläse ist ohne
Werkzeug leicht wechselbar. Das
patentierte Federsystem gleicht bis zu
80 mm Mauerwerk zwischen zu tief
eingesetztem Kasten und Deckel bzw.
Vorwand aus. Werkzeuglose Endmontage
inkl. Elektroverbindung zur Netzklemme
bei der Gebläsemontage. Das Gebläse ist
werkseitig mit einem Nachlaufmodul
EC-INR, Bewegungsmeldermodul C-BM und
einem kabelgebundenen
Bewegungsmeldersensor EC-BM in der
Abdeckplatte ausgestattet. Werkseitige
Voreinstellung/Codierung des Gebläses:
Voll-/Teillastvolumenstrom 60/15 m3/h,
16 Minuten Nachlaufzeit, visuelle
Filterkontrollanzeige. Nachfolgende
technische Angaben gelten nur in
Verbindung mit einem Einbaukasten der
Serie compact.
Fabrikat: LIMODOR
Typ (Z1): Gebläse ECom 60/15
Typ (Z2): +EC-INR+EC-BM
Volumenstrom (codiert): 60/15 m3/h
integr.Modul(1): Nachlaufmodul EC-INR
integr.Modul(2): Bewegungsmelder C-BM
Artikelnummer: 04514
Spannung: 230 VAC/50 Hz
Schutzklasse: II
Schutzart: IPX5
Wirkleistungsaufnahme(/H,AP): 6/3(7/3)W
Leistungsaufn.Pel,Vent: 0,10/0,16 W/m3/h
Leistungsaufn.(/H,AP): 0,11/0,19 W/m3/h
Eigengeräusch LA : 33/20 dB(A)
EigengeräuschLA(/H,AP):34/21,35/22 dB(A)
Schallleistung LWA: 37/24 dB(A)
Schallleist.LWA(/H,AP):38/25,39/26 dB(A)
Druckdiff.: 269/198 Pa (60/100m3/h)
Druckdiff.(H,AP):241/106 Pa (60/100m3/h)
Nachlaufzeit: Aus, 8, 16 und 30 Min.
Einschaltverzögerung: Aus oder 90 Sek.
2Intervall:Aus o.4 Std. für 30 Min mit
TL
2Filterwechselanzeige: Aus/An
