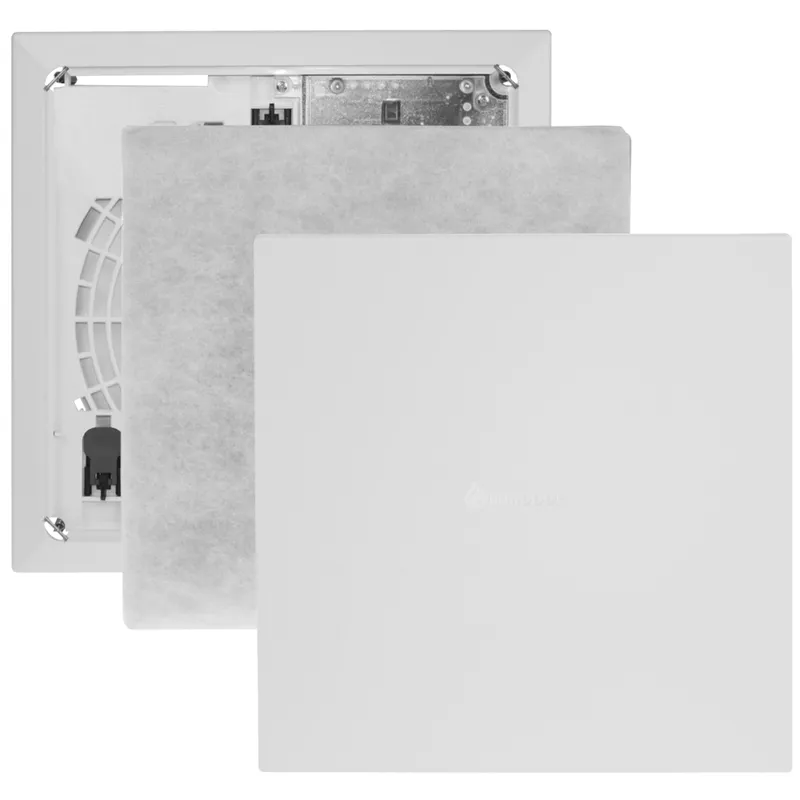

Gebläse ECom 40/15 +EC-A+C-FR4+EC-EK

Körperschallentkoppeltes Gebläse
(2-stufig, elektronisch geregelter
Drehstrom-Außenläufermotor) inkl. Filter
und weißer/m Abdeckplatte/-rahmen in der
Designausführung S-Line (Farbe ähnlich
RAL 9016) für den Einbau in einem
Einbaukasten der Serie compact. Das
Gebläse verfügt über ein codierbares
Leistungsteil mit getrennten
Einstellmöglichkeiten des
Volllast-Volumenstromes (100, 60, 40
oder 30 m3/h) und
Teillast-Volumenstromes (40, 30, 20 oder
15 m3/h). Schaltung (wählbare Option:
Schließer = Ausgang aktiv oder Öffner =
Ausgang nicht aktiv) einer extern
anliegenden Spannung an Klemme 5 und 6
der Netzklemme zur Ansteuerung z.B.
einer motorischen Zulufteinrichtung oder
in Verbindung mit der Steuerung AD-UP
(für Wandlüfter AIRODOR) für die
Anforderung eines Zuluftbetriebes über
ein werkseitig montiertes Hilfsrelais
EC-EK möglich. Eine laufzeitabhängige
und wählbare Filterkontrollanzeige
(akustisch/visuell) ist standardmäßig
"on board". Der Filter (Filterklasse ISO
Coarse >45%) an dem Gebläse ist ohne
Werkzeug leicht wechselbar. Das
patentierte Federsystem gleicht bis zu
80 mm Mauerwerk zwischen zu tief
eingesetztem Kasten und Deckel bzw.
Vorwand aus. Werkzeuglose Endmontage
inkl. Elektroverbindung zur Netzklemme
bei der Gebläsemontage. Das Gebläse ist
werkseitig mit einem Adaptermodul EC-A,
Feuchteregler C-FR, sowie einem
Hilsrelais EC-EK ausgestattet, die
Schaltfunktion des Feuchtereglers ist
nur mit einem permanenten
Grundlastbetrieb gewährleistet.
Werkseitige Voreinstellung/Codierung des
Gebläses: Voll-/Teillastvolumenstrom
40/15 m3/h, 16 Minuten Nachlaufzeit,
visuelle Filterkontrollanzeige.
Nachfolgende technische Angaben gelten
nur in Verbindung mit einem Einbaukasten
der Serie compact.
Fabrikat: LIMODOR
Typ (Z1): Gebläse ECom 40/15
Typ (Z2): +EC-A+C-FR+EC-EK
Volumenstrom (codiert): 40/15 m3/h
integr.Modul(1): Adaptermodul EC-A
integr.Modul(2): Feuchteregler C-FR
integr.Modul(3): Hilfsrelais EC-EK
Artikelnummer: 04687
Spannung: 230 VAC/50 Hz
Schutzklasse: II
Schutzart: IPX5
Wirkleistungsaufn.(/H,AP): 4/2,5(5/2,9)W
Leistungsaufn.Pel,Vent: 0,10/0,16 W/m3/h
Leistungsaufn.(/H,AP): 0,12/0,19 W/m3/h
Eigengeräusch LA: 30/20 dB(A)
Eigengeräusch LA(/H,AP)31/21,32/22 dB(A)
Schallleistung LWA: 34/24 dB(A)
Schallleist.LWA(/H,AP):35/25,33/26 dB(A)
Druckdiff.: 269/198 Pa (60/100m3/h)
Druckdiff.(H,AP):241/106 Pa (60/100m3/h)
Nachlaufzeit: Aus, 8, 16 und 30 Min.
2Einschaltverzögerung: Aus oder 90 Sek.
2Intervall: Aus od. 4 h für 30 Min mit
TL
2Filterwechselanzeige: Aus/An
