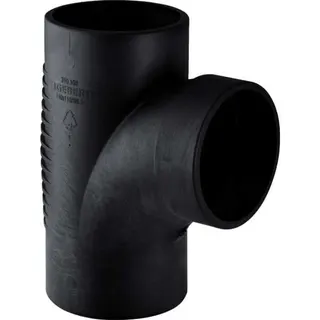

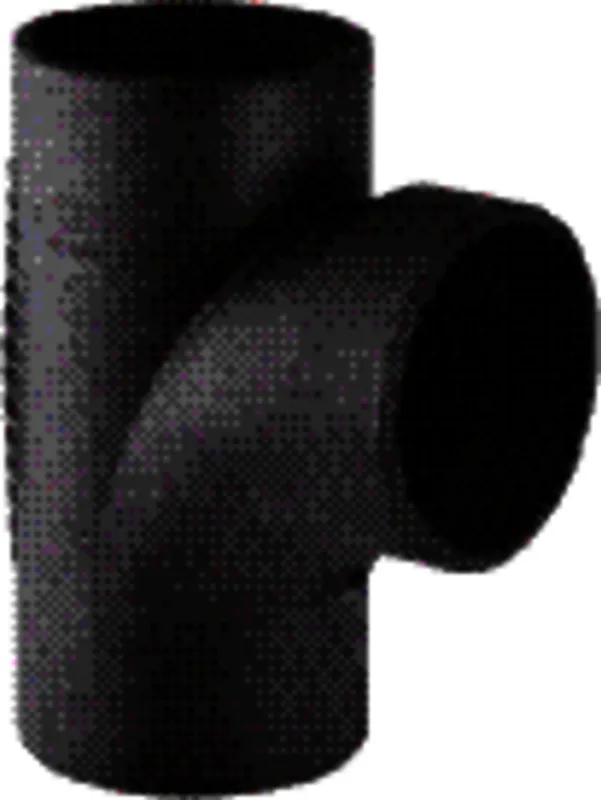

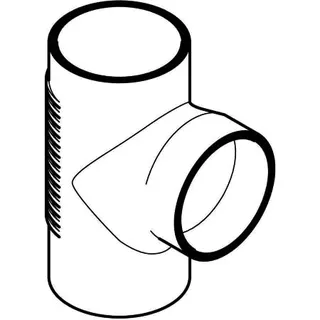

Geberit db20 AbzweigMax 88,5 Grad DN 90/90 (d = 90/90) 308.089.14.1

Geberit Silent-db20 Bogenabzweig 88,5°
VerwendungszweckeFür Gebäude mit erhöhten Schallschutzanforderungen
Zur Gebäudeentwässerung
EigenschaftenMit Innenradius
Technische EigenschaftenLagertemperatur (°C) - min. bis max.: max. 40 °C
Werkstoff: PE-S2
Wärmeausdehnung (mm/(m·K)): 0,17 mm/(m·K)
Form: Bogenabzweig
Wärmeleitfähigkeit Rohr (W/(m·K)): 0,43 W/(m·K)
DN / Nennweite: 90
d, ø / Außendurchmesser (mm): 90 mm
d1, ø / Außendurchmesser (mm): 90 mm
arc / Winkel (°): 88,5 °

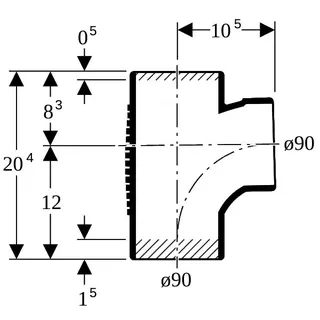

H / Höhe (cm): 20,4 cm
X1 / Schenkellänge / L-Maß (cm): 12 cm
X2 / Schenkellänge / L-Maß (cm): 10,5 cm
X3 / Schenkellänge / L-Maß (cm): 8,3 cm
K1 / Kürzung (cm) - max.: 1,5 cm
K3 / Kürzung (cm) - max.: 0,5 cm
