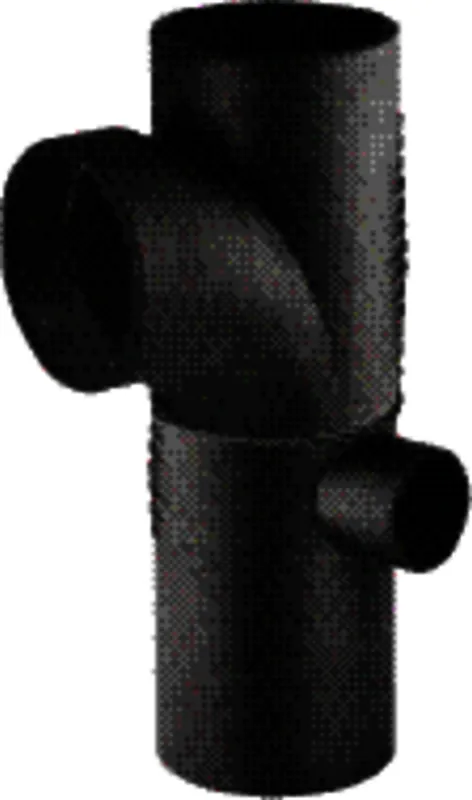

Geberit Silent-db20 Kombi-EckabzweigMAX 88.5 Grad, rechts, 100/90/56

Geberit Silent-db20 Kombibogeneckabzweig 88,5° rechts
VerwendungszweckeFür Gebäude mit erhöhten Schallschutzanforderungen
Zur Gebäudeentwässerung
Zum Anschließen tief liegender Abläufe von Duschelementen
EigenschaftenMit Innenradius
Formstück geschweißt
Technische EigenschaftenLagertemperatur (°C) - min. bis max.: max. 40 °C
Werkstoff: PE-S2
Wärmeausdehnung (mm/(m·K)): 0,17 mm/(m·K)
Form: Kombibogeneckabzweig
Wärmeleitfähigkeit Rohr (W/(m·K)): 0,43 W/(m·K)

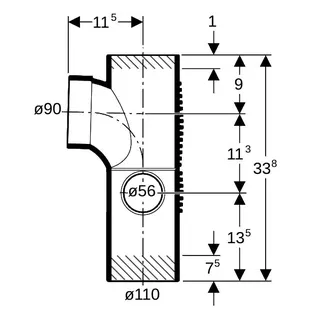

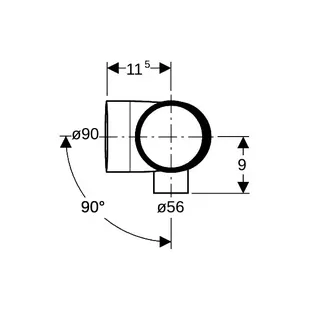

DN / Nennweite: 100 / 90 / 56
d, ø / Außendurchmesser (mm): 110 mm
d1, ø / Außendurchmesser (mm): 90 mm
d2, ø / Außendurchmesser (mm): 56 mm
arc / Winkel (°): 88,5 °
H / Höhe (cm): 33,8 cm
X1 / Schenkellänge / L-Maß (cm): 13,5 cm
X2 / Schenkellänge / L-Maß (cm): 11,3 cm
X3 / Schenkellänge / L-Maß (cm): 9 cm
X4 / Schenkellänge / L-Maß (cm): 9 cm
X5 / Schenkellänge / L-Maß (cm): 11,5 cm
K1 / Kürzung (cm) - max.: 7,5 cm
K3 / Kürzung (cm) - max.: 1 cm
