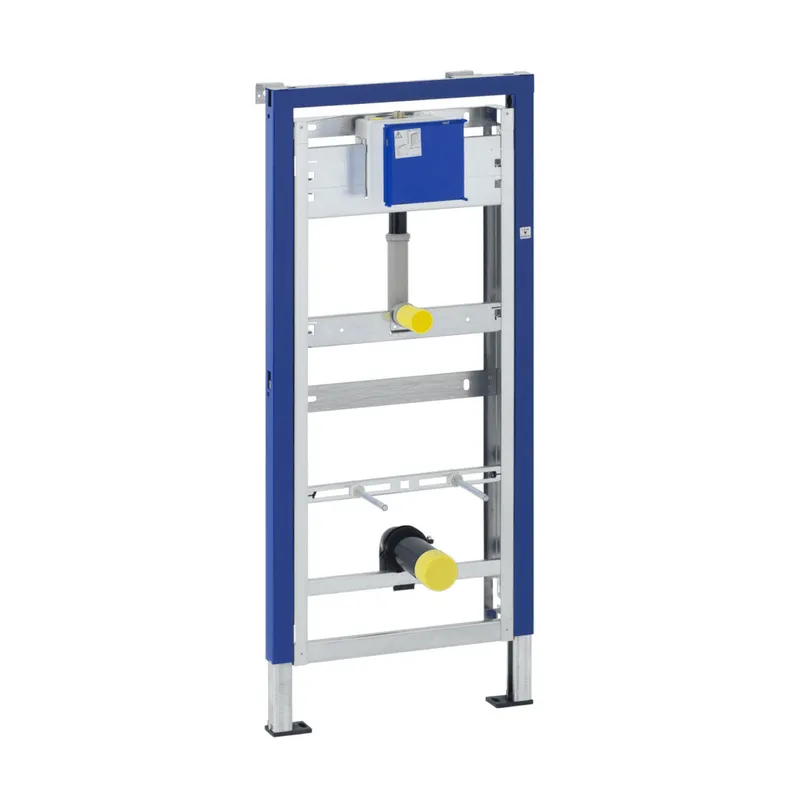

Geberit Duofix Basic Urinal Universal Element 130 cm

Verwendung

• Zur Montage vor Massiv- oder Trockenbauwand
• Zum Einbau in raumhohe Installationswand
• Zum Einbau in teilhohe oder raumhohe Vorwandinstallation
• Zur Aufnahme der HyBasic Urinalsteuerung berührungslos ab Baujahr Juli 2013
• Zur Aufnahme der HyBasic Urinalsteuerung pneumatisch ab Baujahr Juli 2013
• Geeignet für Fußbodenaufbau 0 - 20 cm

Eigenschaften

• Trockenbauelement Selbsttragend
• Rahmen pulverbeschichtet,
• Farbe Geberit blau
• Rahmen mit Löchern ø 9 mm für Befestigung im Holzständerbau
• Befestigung für Urinal mit Gewindestange M8,
• in Höhe und Abstand verstellbar
• Universal-Rohbauset mit Absperrventil
• Fußstützen mit cm-Raster-Markierung,
• verzinkt, höhenverstellbar Fußplatte drehbar,
• für den Einbau in UW50 und UW75
• Profile Traverse für Beplankungsauflage aufsteckbar
• Befestigung für Abgangsbogen schallgedämmt und höhenverstellbar
• Befestigung für Einlauf ø 32 mm höhenverstellbar
• Bauschutz für Serviceöffnung werkzeuglos ablängbar

Lieferumfang

• Universeller Wasseranschluss R 1/2" (MeplaFix fähig)
• Urinal-Anschlussgarnitur mit Absaugesiphon JetEX
• PE Abgangsbogen ø 50/63 mm
• PE Abgangsbogen, ø 50 mm
• Gummidichtung Ø 57/50
• 2 Gewindestangen M8 für Urinalbefestigung
• Traverse für Beplankungsauflage
• Bausatz für Vorwandmontage
• Befestigungsmaterial

Folgende Betätigungsplatten passen zum Modell : HyBasic Urinalsteuerung berührungslos ( 115.817.XX.5 ) HyBasic Urinalsteuerung pneumatisch ( 115.820.XX.5 )

Foto: Geberit
