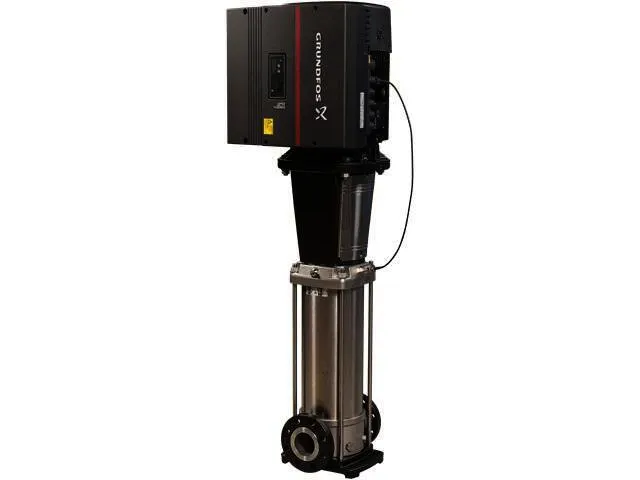

GRUNDFOS Vertikale Kreiselpumpe CRNE64-2-2 AN-F-G-V-HQQV 3x400V 15kW

CRNE 64-2-2 N-F-A-V-HQQV Vertikale,
mehrstufige Kreiselpumpe mit
gegenüberliegenden Saug- und
Druckstutzen (Inline-Bauweise). Die
medienberührten Bauteile der Pumpe sind
aus hochwertigem Edelstahl. Die
Patronendichtung verspricht eine hohe
Zuverlässigkeit und
Servicefreundlichkeit. Die
Kraftübertragung erfolgt über eine
starre, geteilte Kupplung. Der
Rohrleitungsanschluss erfolgt über
kombinierte DIN-Flansche. Die Pumpe ist
mit einem 3-phasigen, lüftergekühlten
Asynchronmotor ausgestattet. Zur
Drehzahlregelung verfügt der Motor über
einen Frequenzumrichter und PI-Regler,
die im Klemmenkasten des Motors
untergebracht sind. Die elektronische
Drehzahlregelung ermöglicht eine
kontinuierliche Anpassung der
Motordrehzahl und damit der
Pumpenleistung an den aktuellen Bedarf.
Über ein Bedienfeld am
Motor-Klemmenkasten kann der Sollwert
eingestellt werden. Darüber hinaus kann
die Pumpe damit auch auf die
Betriebsarten MIN, MAX oder Stopp
eingestellt werden. Das Bedienfeld
verfügt über Meldeleuchten für Betrieb
und Störung. Die Kommunikation mit der
Pumpe ist über die App Grundfos GO
Remote möglich (optional). Über die
Fernsteuerung können weitere
Einstellungen vorgenommen und
zahlreiche Betriebsparameter ausgelesen
werden, wie z. B. Aktueller Wert,
Drehzahl', Leistungsaufnahme und
Gesamter Stromverbrauch. Im
Klemmenkasten befinden sich Klemmen für
folgende Anschlussmöglichkeiten:
Eingang für Pumpe EIN/AUS
(potentialfreier Kontakt) externe
Sollwerteinstellung über Analogsignal
0-10 V oder 0(4)-20 mA 10
V-Spannungsversorgung für das
Potentiometer zur Sollwerteinstellung,
Imax = 5 mA 3 analoge Sensoreingänge
0-10 V oder 0(4)-20 mA. An einen dieser
Eingänge ist der werkseitig montierte
Drucksensor angeschlossen. 24
V-Spannungsversorgung für einen Sensor,
Imax = 40 mA 1 Analogausgang 3
Digitaleingänge 2 Pt100-Eingänge 2
potentialfreie Störmelderelais mit
Umschaltkontakt zur Meldung von
'Störung', 'Betrieb' oder 'Bereit'
RS-485 GENIbus-Schnittstelle
Schnittstelle für ein Grundfos
CIM-Feldbusmodul. Fördermedium:
Fördermedium: Wasser
Medientemperaturbereich: -20 .. 90
Celsius Medientemperatur während des
Betriebs: 20 Celsius Dichte: 998.2
kg/m3 Technische Daten: Pumpendrehzahl,
auf der die Pumpendaten beruhen: 3528
1/min Nennförderstrom: 77 m3/h
Nennförderhöhe: 43.1 m Pumpe
Ausrichtung: vertikal GLRD Anordnung:
Einfache Gleitringdichtung GLRD Code:
HQQV Zulassungen: CE,EAC,UKCA,SEPRO
Trinkwasserzulassungen: WRAS ISO
Abnahmekl.: ISO9906:2012 3B Werkstoffe:
Fußstück: Edelstahl Fußstückwerkstoff
gemäß EN-Norm: EN 1.4408
Fußstückwerkstück gemäß ASTM: AISI 316
Laufradwerkstoff: Edelstahl Laufrad: EN
1.4401 Laufradwerkstoff gemäß ASTM:
AISI 316 Lager: SIC Werkst. Lager:
Graflon Installation: Maximale
Umgebungstemperatur: 40 Celsius Max.
Betriebsdruck: 16 bar Max. Druck bei
vorgegebener Temperatur: 16 bar / 90
Celsius Max. Druck bei vorgegebener
Temperatur: 16 bar / -20 Celsius
Anschlusstyp: DIN Größe des
Saugstutzens: DN 100 Größe des
Druckanschlusses: DN 100
Nenndruckstufe: PN 16 Grösse
Motorflansch: FF300 Elektrische Daten:
Std. Motor: IEC Bauart des Motors:
160MD Motorbemessungsleistung P2: 15 kW
Leistungsbedarf (P2) der Pumpe: 15 kW
Abweichende Motorgrösse zum Standard:
Standard-Motorleistung Netzfrequenz: 50
Hz Bemessungsspannung: 3 x 380-480 V
Bemessungsstrom: 30.0-26.0 A
Leistungsfaktor Cos phi: 0.91-0.86
Nenn-Drehzahl: 480-3540 1/min Verwendungshinweise vorhanden
