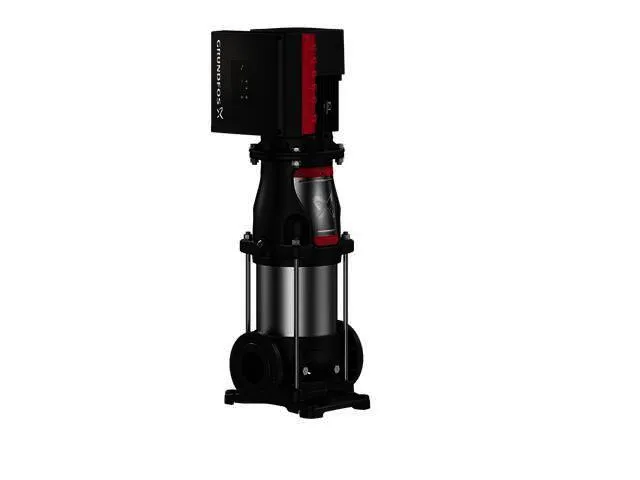

GRUNDFOS Vertikale Kreiselpumpe CRE 95-2-2 A-F-A-E-HQQE 3x440V 18,5kW

CRE 95-2-2 A-F-A-E-HQQE Vertikale,
mehrstufige Kreiselpumpe mit
gegenüberliegenden Saug- und
Druckstutzen (Inline-Bauweise). Die
medienberührten Bauteile der Pumpe sind
aus Grauguss (Kopf und Fusstück) und
Edelstahl. Die Patronendichtung von
Grundfos sorgt für eine hohe
Betriebssicherheit und sichere
Handhabung. Zudem erleichtert sie den
Zugang bei Wartungs- und
Reparaturarbeiten. Die Kraftübertragung
erfolgt über eine starre, geteilte
Kupplung. Der Rohrleitungsanschluss
erfolgt über kombinierte DIN-Flansche.
Die Pumpe ist mit einem 3-phasigen,
lüftergekühlten Asynchronmotor
ausgestattet. Zur Drehzahlregelung
verfügt der Motor über einen
Frequenzumrichter und PI-Regler, die im
Klemmenkasten des Motors untergebracht
sind. Die elektronische
Drehzahlregelung ermöglicht eine
kontinuierliche Anpassung der
Motordrehzahl und damit der
Pumpenleistung an den aktuellen Bedarf.
Über ein Bedienfeld am
Motor-Klemmenkasten kann der Sollwert
eingestellt werden. Darüber hinaus kann
die Pumpe damit auch auf die
Betriebsarten MIN, MAX oder Stopp
eingestellt werden. Das Bedienfeld
verfügt über Meldeleuchten für Betrieb
und Störung. Die Kommunikation mit der
Pumpe ist über die App Grundfos GO
Remote möglich (optional). Über die
Fernsteuerung können weitere
Einstellungen vorgenommen und
zahlreiche Betriebsparameter ausgelesen
werden, wie z. B. Aktueller Wert,
Drehzahl', Leistungsaufnahme und
Gesamter Stromverbrauch. Im
Klemmenkasten befinden sich Klemmen für
folgende Anschlussmöglichkeiten:
Eingang für Pumpe EIN/AUS
(potentialfreier Kontakt) externe
Sollwerteinstellung über Analogsignal
0-10 V oder 0(4)-20 mA 10
V-Spannungsversorgung für das
Potentiometer zur Sollwerteinstellung,
Imax = 5 mA 3 analoge Sensoreingänge
0-10 V oder 0(4)-20 mA 24
V-Spannungsversorgung für einen Sensor,
Imax = 40 mA 1 Analogausgang 3
Digitaleingänge 2 Pt100-Eingänge 2
potentialfreie Störmelderelais mit
Umschaltkontakt zur Meldung von
'Störung', 'Betrieb' oder 'Bereit'
RS-485 GENIbus-Schnittstelle
Schnittstelle für ein Grundfos
CIM-Feldbusmodul. Fördermedium:
Fördermedium: Wasser
Medientemperaturbereich: -20 .. 120
Celsius Medientemperatur während des
Betriebs: 20 Celsius Dichte: 998.2
kg/m3 Technische Daten: Pumpendrehzahl,
auf der die Pumpendaten beruhen: 3558
1/min Nennförderstrom: 114 m3/h
Nennförderhöhe: 47.8 m Pumpe
Ausrichtung: vertikal GLRD Anordnung:
Einfache Gleitringdichtung GLRD Code:
HQQE Zulassungen: CE,EAC,UKCA,SEPRO
Trinkwasserzulassungen: ACS ISO
Abnahmekl.: ISO9906:2012 3B Werkstoffe:
Fußstück: Sphäroguss Fußstückwerkstoff
gemäß EN-Norm: EN 1563 EN-GJS-500-7
Fußstückwerkstück gemäß ASTM: ASTM
A536-84 65-45-12 Laufradwerkstoff:
Edelstahl Laufrad: EN 1.4301
Laufradwerkstoff gemäß ASTM: AISI 304
Lager: WC/WC Werkst. Lager: Graflon
Werkstoffzertifikat gemäß: Europäische
Normen Installation: Maximale
Umgebungstemperatur: 40 Celsius Max.
Betriebsdruck: 16 bar Max. Druck bei
vorgegebener Temperatur: 16 bar / 120
Celsius Anschlusstyp: DIN Größe des
Saugstutzens: DN 100 Größe des
Druckanschlusses: DN 100
Nenndruckstufe: PN 16 Grösse
Motorflansch: FF300 Elektrische Daten:
Std. Motor: IEC Bauart des Motors:
160LB Motorbemessungsleistung P2: 18.5
kW Leistungsbedarf (P2) der Pumpe: 18.5
kW Abweichende Motorgrösse zum
Standard: Standard-Motorleistung
Netzfrequenz: 50 Hz Bemessungsspannung:
3 x 380-480 V Bemessungsstrom:
37.0-31.0 A Leistungsfaktor Cos phi: Verwendungshinweise vorhanden
