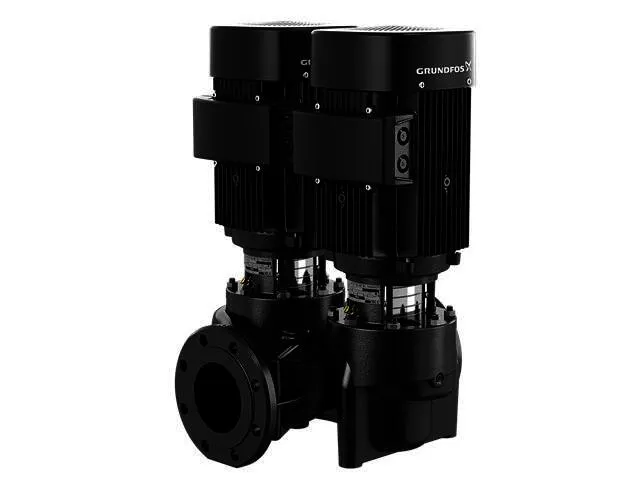

GRUNDFOS Trockenläuferpumpe TPD80-60/4-AI-F-A-BQQE PN6 3x400V

TPD 80-60/4 AI-F-A-BQQE-FW3 Einstufige Doppelpumpe mit Spiralpumpengehäuse in Inline-Bauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpe und der Motor sind direkt miteinander verbunden. Die Doppelpumpe verfügt über zwei parallel angeordnete Pumpenköpfe. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Jeder Pumpenkopf ist mit einer nicht entlasteten Gummifaltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 6 gemäß EN 1092-2 und ISO 7005-2. Jeder Pumpenkopf ist mit einem lüftergekühlten Asynchronmotor gleicher Baugröße und Leistung ausgerüstet. Art der Steuerung: Frequency converter: ohne Fördermedium: Fördermedium: Wasser Medientemperaturbereich: -25 .. 120 Celsius Medientemperatur während des Betriebs: 20 Celsius Dichte: 998.2 kg/m3 Technische Daten: Pumpendrehzahl, auf der die Pumpendaten beruhen: 1420 1/min Nennförderstrom: 39.1 m3/h Nennförderhöhe: 4.97 m Tatsächlicher Laufraddurchmesser: 133 mm GLRD Code: BQQE ISO Abnahmekl.: ISO9906:2012 3B2 Werkstoffe: Pumpengehäuse: Grauguss Pumpenmantel: EN-GJL-250 Pumpengehäuse: ASTM class 35 Laufradwerkstoff: Edelstahl Laufrad: EN 1.4301 Laufradwerkstoff gemäß ASTM: AISI 304 Installation: Umgebungstemperatur: -20 .. 55 Celsius Max. Betriebsdruck: 6 bar Max. Druck bei vorgegebener Temperatur: 6 bar / 120 Celsius Anschlusstyp: DIN Anschlussgröße: DN 80 Nenndruckstufe: PN 6 Einbaulänge: 360 mm Grösse Motorflansch: FT100 Elektrische Daten: Bauart des Motors: SIEMENS Motorbemessungsleistung P2: 0.75 kW Netzfrequenz: 50 Hz Bemessungsspannung: 3 x 220-240D/380-420Y V Bemessungsstrom: 3.05/1.75 A Anlaufstrom: 710 % Leistungsfaktor Cos phi: 0.75 Nenn-Drehzahl: 1450 1/min Wirkungsgrad: IE3 82,5% IE-Wirkungsgradklasse: IE3 Motorwirkungsgrad bei Vollast: 82.5 % Motorwirkungsgrad bei 3/4-Last: 82.3 % Motorwirkungsgrad bei halber Last: 79.3 % Motorpole: 4 Schutzart (gemäß IEC 34-5): IP55 Wärmeklasse (IEC 85): F Motor - Produktnummer: 99900480 Sonstiges: Mindesteffizienzindex MEI >=: 0.70 Nettogewicht: 81.2 kg Bruttogewicht: 104 kg Versandvol.: 0.39 m3 Herkunftsland: HU Zolltarif Nr.: 84137065 Verwendungshinweise vorhanden
