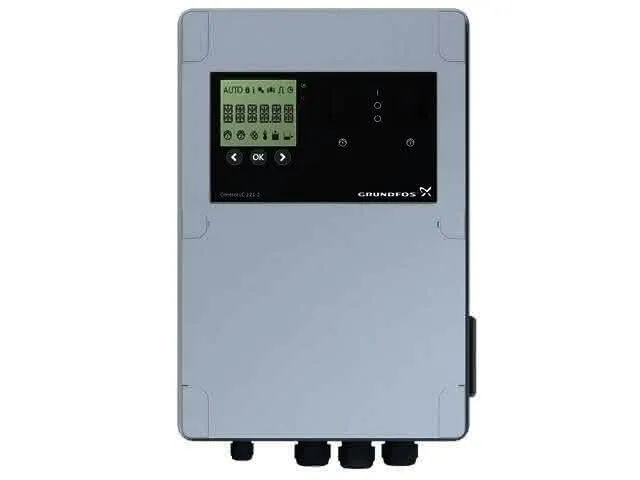

GRUNDFOS Steuer- und Regelsystem Steuerung LC 221.2.400.3.4 für DUOLIFT

LC 221.2.400.3.4 LC221.2
Doppelpumpen-Mikroprozessorsteuerung
mit LC-Display. Der in der Steuerung
untergebrachte piezoresistive
Drucksensor ist über einen
Pneumatikschlauch (10m) mit einem
Staurohr im Sammelbehälter verbunden.
Die Steuerung schaltet die Pumpen in
Abhängigkeit des über den Sensor
gemessenen Druckpegels bzw. Füllstands
ein/ aus. Dabei erfolgt die
Füllstandsmessung gänzlich ohne frei
bewegliche Teile im Abwasser. Die
Kabellänge der Zuleitung zur Steuerung
beträgt 1,5 m. Folgende Informationen
werden ausgegeben:
Steuerungsfunktionen: - Pumpensteuerung
(EIN/AUS/Alarm) über millimetergenaue
Niveauerfassung in Echtzeit - Reserve-,
Wechsel- und Spitzenlastschaltung
serienmäßig - Motorschutz durch
Motorschutzschalter und Messung
und/oder Stromaufnahme der Pumpe -
Trockenlaufschutz über
Laufzeitbegrenzung - Automatischer
Testlauf für zwei Sekunden, alle 24
Stunden nach letztem Pumpenbetrieb -
Einfache Auswahl fünf voreingestellter
Einschaltniveaus über das LC-Display:
180, 250, 350, 450 und 500 mm - 6
potentialfreie Kontakte (Einzelbetrieb
je Pumpe, Einzelstörung je Pumpe,
Hochwasseralarm, Sammelstörmeldung) -
Einstellbare Wartungsintervalle (3, 6
oder 12 Monate) - Automatische oder
manuelle Alarmquittierung (einstellbar)
- Fehlerspeicher der letzten 20
Fehlermeldungen Einstellbare
Verzögerungen: - Ausschaltverzögerung
(Nachlaufzeit, nach Erreichen des
eingestellten Ausschaltniveaus) -
Einschaltverzögerung (von Erreichen des
Einschaltniveaus bis zum effektiven
Pumpenstart) - Alarmverzögerung (um
Fehlermeldungen durch kurzzeitige,
starke Zuläufe zu vermeiden)
Betriebsmeldungen: -
Pumpenstatusanzeige (Pumpenbetrieb,
Fehlermeldung) - Betriebsstunden, je
Pumpe - Startimpulse, je Pumpe -
Anzeige des höchsten, ermittelten
Bemessungsstroms, je Pumpe
Fehlermeldungen: - Phasenfolgefehler
(nur bei dreiphasigen Pumpen) -
Hochwasseralarm - Sensorfehler -
Hochwasseralarm eines externen
Niveaugebers (bspw. aus dem
Pumpensumpf) - Einzelstörung je Pumpe,
Hochwasseralarm und Sammelstörmeldung
als potentialfreie Wechselkontakte -
Automatische oder manuelle
Alarmquittierung (einstellbar)
Digitaleingänge: - für das Anschließen
eines externen Alarmsensors (bspw. als
Hochwasseralarmgeber aus einem
Pumpensumpf) - zum Anschluss des im
Motor eingebauten Motorschutzschalters
Installation: Umgebungstemperatur: 0 ..
40 Celsius Elektrische Daten:
Netzfrequenz: 50 / 60 Hz
Bemessungsspannung: 3 x 380-415V V
Einschaltart: DOL Schutzart (gemäß IEC
34-5): IP55 Sonstiges: Nettogewicht:
3.89 kg Bruttogewicht: 5.82 kg Verwendungshinweise vorhanden
