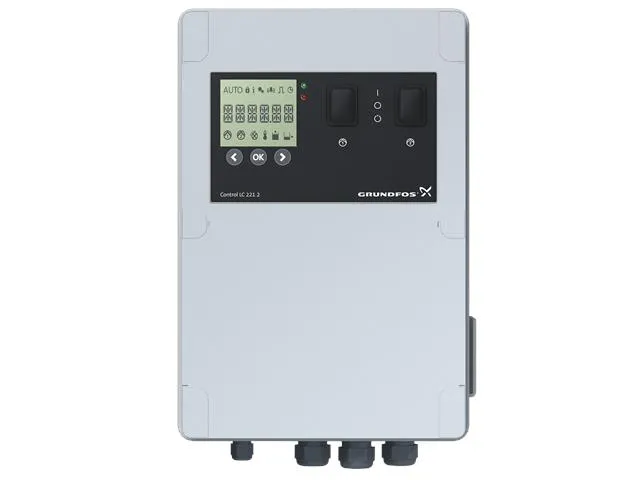

GRUNDFOS Steuer- und Regelsystem Steuerung LC 221.2.230.1.8 für DUOLIFT

LC 221.2.230.1.8 LC221.2 Doppelpumpen-Mikroprozessorsteuerung mit LC-Display. Der in der Steuerung untergebrachte piezoresistive Drucksensor ist über einen Pneumatikschlauch (10m) mit einem Staurohr im Sammelbehälter verbunden. Die Steuerung schaltet die Pumpen in Abhängigkeit des über den Sensor gemessenen Druckpegels bzw. Füllstands ein/ aus. Dabei erfolgt die Füllstandsmessung gänzlich ohne frei bewegliche Teile im Abwasser. Die Kabellänge der Zuleitung zur Steuerung beträgt 1,5 m. Folgende Informationen werden ausgegeben: Steuerungsfunktionen: – Pumpensteuerung (EIN/AUS/Alarm) über millimetergenaue Niveauerfassung in Echtzeit – Reserve-, Wechsel- und Spitzenlastschaltung serienmäßig – Motorschutz durch Motorschutzschalter und Messung und/oder Stromaufnahme der Pumpe – Trockenlaufschutz über Laufzeitbegrenzung – Automatischer Testlauf für zwei Sekunden, alle 24 Stunden nach letztem Pumpenbetrieb – Einfache Auswahl fünf voreingestellter Einschaltniveaus über das LC-Display: 180, 250, 350, 450 und 500 mm – 6 potentialfreie Kontakte (Einzelbetrieb je Pumpe, Einzelstörung je Pumpe, Hochwasseralarm, Sammelstörmeldung) – Einstellbare Wartungsintervalle (3, 6 oder 12 Monate) – Automatische oder manuelle Alarmquittierung (einstellbar) – Fehlerspeicher der letzten 20 Fehlermeldungen Einstellbare Verzögerungen: – Ausschaltverzögerung (Nachlaufzeit, nach Erreichen des eingestellten Ausschaltniveaus) – Einschaltverzögerung (von Erreichen des Einschaltniveaus bis zum effektiven Pumpenstart) – Alarmverzögerung (um Fehlermeldungen durch kurzzeitige, starke Zuläufe zu vermeiden) Betriebsmeldungen: – Pumpenstatusanzeige (Pumpenbetrieb, Fehlermeldung) – Betriebsstunden, je Pumpe – Startimpulse, je Pumpe – Anzeige des höchsten, ermittelten Bemessungsstroms, je Pumpe Fehlermeldungen: – Phasenfolgefehler (nur bei dreiphasigen Pumpen) – Hochwasseralarm – Sensorfehler – Hochwasseralarm eines externen Niveaugebers (bspw. aus dem Pumpensumpf) – Einzelstörung je Pumpe, Hochwasseralarm und Sammelstörmeldung als potentialfreie Wechselkontakte – Automatische oder manuelle Alarmquittierung (einstellbar) Digitaleingänge: – für das Anschließen eines externen Alarmsensors (bspw. als Hochwasseralarmgeber aus einem Pumpensumpf) – zum Anschluss des im Motor eingebauten Motorschutzschalters Installation: Umgebungstemperatur: 0 .. 40 Celsius Elektrische Daten: Netzfrequenz: 50 / 60 Hz Bemessungsspannung: 1 x 220-240V V Einschaltart: DOL Schutzart (gemäß IEC 34-5): IP55 Sonstiges: Nettogewicht: 3.69 kg Bruttogewicht: 5.62 kg Herkunftsland: DE Zolltarif Nr.: 85371098 Verwendungshinweise vorhanden
