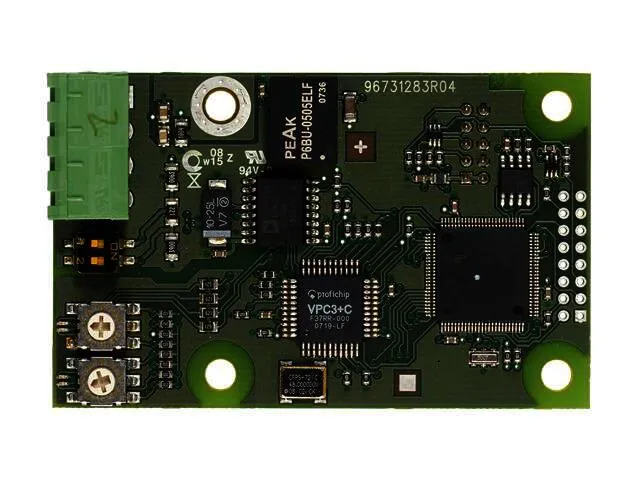

GRUNDFOS Steuer- und Regelsystem CIM150 Profibus -Modul

Profibus DP Erweiterungsplatine für Pumpen CIM 150 PROFIBUS Datenbuskommunikationsplatine für Profibus DP Datenbuserweiterungsplatine CIM 150 für die Datenübertragung zwischen einem Profibus DP Netzwerk und einer Grundfos Pumpe oder Steuerung. Das CIM 150 ermöglicht die Datenübertragung zwischen einem Grundfos Pumpensystem und einer SPS oder einem SCADA-System. Für die Einbindung des CIM 150 in ein Profibus-Netzwerk ist keine Programmierung erforderlich. Die Anbindung erfolgt mithilfe von standardisierten GSD-Dateien. Das Modul unterstützt das Profibus international Standard Profil für intelligente Pumpen. Das Zusatzmodul CIM 150 kann in folgende Grundfos Produkte eingesetzt werden: - Umwälzpumpen MAGNA3 (Einzelpumpen) - Umwälzpumpen MAGNA3 D (Doppelpumpen)* - Trockenläufer-Einzelpumpen TPE2 und TPE3 - Trockenläufer-Doppelpumpen TPED** - E-Pumpen: CRE/CRNE/CRIE, MTRE, CME - Blockpumpen NBE und Normpumpen NKE - Druckerhöhungsanlagen Hydro Multi-E (bis 11 kW) mit MGE-Motor Modell H/I/J - Steuerung Control MPC (CU 352) - Steuerung DDD (CU 354) - Steuerung Dedicated Controls (CU 362) - Niveausteuerungen LC 2x1. * Für den Anschluss einer MAGNA3 D Doppelpumpe bis Modell C sind 2 Platinen (1 je Pumpenkopf) erforderlich. ** In Verbindung mit einem CIU 900. Für den Anschluss einer TPED-Doppelpumpe sind 2 CIM 150 und 2 CIU 900 (1 je Pumpenkopf) erforderlich. Implementationsklasse: Profibus DP-V0 Übertragungsgeschwindigkeit (Profibus): 9600 bit/s - 12 Mbit/s Verwendungshinweise vorhanden
