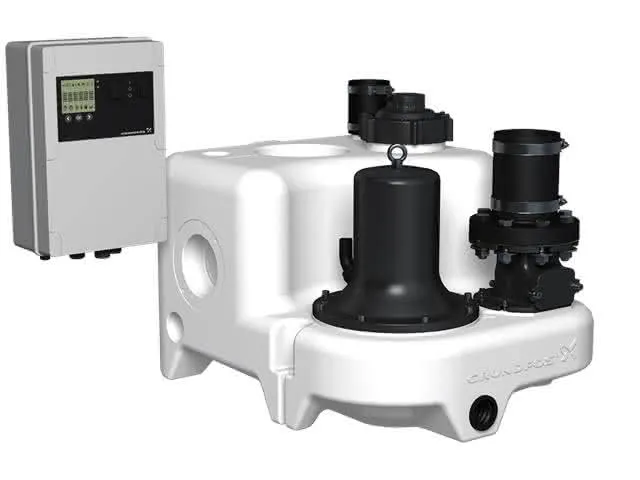

GRUNDFOS Fäkalienhebeanlage Multilift M.12.1.4 1x230V 1,4kW Schuko

M.12.1.4 Überflutbare Fäkalienhebeanlage mit stufenlos höhenverstellbarem Drehflansch für Zulaufhöhen von 180 bis 315 mm sowie 7 weiteren Zuläufen an den Behälterseiten in DN 50 bis DN 150, einbaufertig mit einer Tauchmotorpumpe. Sammelbehälter, Mikroprozessorsteuerung mit beleuchtetem 2,7-Zoll-LCD-Display einschl. Netzkabel und Stecker, geräuscharm und mit Freistromlaufrad.

Sammelbehälter: Schlag- und bruchfest aus Polyethylen, unverrottbar, gas- und geruchsdicht. Spezieller Behälterboden mit Gefälle zur Minimierung von Ablagerungen, Gesamtvolumen 130 ltr. Druckabgang: Flanschübergangsstück aus Composit bestehend aus Flansch 80 mit Rohrstutzen DN 100 und elastischem Verbindungsstück DN 100 sowie 2 Rohrschellen einschl. aller Schrauben und Dichtungen zur Auftriebssicherung, Anschluss von Zulaufleitung und Druckleitung in DN 100. Pumpe: Vertikal, einstufig und überflutbar, Schutzart IP68. Blockausführung mit wartungsfreiem, doppeltem Dichtungssystem und Ölsperrkammer mit Ölbad aus physiologisch unbedenklichem Spezialöl. Rückseitig geschlitzte Motorwelle zur Drehrichtungskontrolle und Deblockierfunktion, zugänglich über Dichtstopfen.

Motor mit Wicklungsschutzkontakten. Steuerung: Berührungsloser, piezoresistiver Drucksensor als Plug-in-Modul in der Steuerung,elektronisch überwacht, millimetergenaue Füllstandsanzeige, verstopfungs- und blockiersicher, da keine beweglichen Teile im Abwasser, Feuchtigkeitsabscheider im Staurohrkopf Vollelektronisches, vorkonfiguriertes Steuergerät zur Steuerung und Überwachung von zwei Tauchmotorpumpen, menügeführte Bedienung über Drucktasten mit Motorschutzrelais, Steuerplatine und digitalem beleuchtetem Display für die Zustandsanzeige und on-board Sensormodul.

Zusätzliche Anschlussklemme für einen externen Schwimmerschalter. Bedienfeld vor unbefugtem Zugriff verriegelbar. Über einen Druckschlauch und einen Wandler im Steuergerät wird das Behälterniveau in Echtzeit gemessen und gesteuert. Einzelbetrieb- und Einzelstörmeldung, Hochwasserstörmeldung sowie zusätzliche Eingänge für externe Niveauschalter, eingebauter Strommessung und Überwachung, zusätzliche Eingänge für alternative Niveausensoren wie Schwimmerschalter, Ultraschallsensor und hydrostatischem Drucksensor, 0-5 V und 4-20 mA.

Wandmontage ohne Öffnen der Steuereinheit. Wandaufbaugerät mit ISO-Gehäuse IP56. - Optische Anzeige von Betrieb und Störung, Wasserstand im Behälter in mm, Hochwasser, Motorstrom im Betrieb, Übertemperatur, Netzstörung und Sensorfehler, Phasenfolgefehler (nur 3~400V) - Einschalthöhenverstellung über Display - Betriebsschalter H-0-A je Pumpe - Akustisches Signal (Summer) f. Störung - Quittiertaste Störung - Alarmmeldequittierung (manuell/autom.) - Fehlermeldung mit gezielter Störungsanzeige und Fehlerspeicher der letzten 20 Ereignisse - Betriebsstunden- und Impulszähler - Antiblockierfunktion durch automatischen Testlauf nach 24h Stillstandzeit - Einschalten der Pumpe über Drucksensor - Einstellbare Nachlaufzeit - Temperaturüberwachung für Pumpen mit Wicklungsthermofühlern - Netzunabhängiger Alarm (s. Zubehör) - Schnittstelle für Software-Update - Start- und Alarmverzögerung bei Schwallwasser - Laufzeitüberwachung und Trockenlaufschutz - Schnittstelle für PC-Tool für Service- und erweiterte Parametrierfunktion Art der Steuerung: Art des Schaltschrankes: LC241 Fördermedium: Medientemperaturbereich: 0 ..

40 Celsius Medientemperatur während des

• Betriebs: 20 Celsius
• Dichte: 998.2 kg/m3 Technische
• Daten: Pumpendrehzahl, auf der die Pumpendaten beruhen: 1430 1/min
• Nennförderstrom: 5.5 l/s Maximaler
• Förderstrom: 13.9 l/s
• Nennförderhöhe: 6.2 m
• Laufradtyp: VORTEX Maximale
• Partikelgröße: 50 mm
• Zulassungen: CE,EAC,MORO,UKCA,SEPRO Non-return valve type: Flap valve
• Werkstoffe: Pumpengehäuse: Verbundwerkstoff Pump housing: LDPE
• Laufradwerkstoff: LURANYL
• Behälter: PLASTIC
• Behälter: LDPE
• Dichtung: NBR
• Installation: Umgebungstemperatur: 0 ..

40 Celsius Anschlusstyp

• Austritt: DIN Größe des
• Druckanschlusses: DN 80
• Nenndruckstufe: PN 6 Elektrische
• Daten: Leistungsaufnahme
• P1: 1.9 kW Motorbemessungsleistung
• P2: 1.4 kW
• Netzfrequenz: 50 Hz
• Bemessungsspannung: 1 x 230 V
• Spannungstoleranz: +10/-14 % Max Starts pro
• Stunde: 60
• Bemessungsstrom: 2 X 9,0 A Cos phi -
• Leistungsfaktor: 0.93 Motorwirkungsgrad bei
• Vollast: 71.4 % Größe des
• Betriebskondensators: 60 µF
• Motorpole: 4
• Einschaltart: DOL
• Schutzart (gemäß IEC 34-5): IP68
• Isolationsklasse (IEC 85): F
• Motorschutz: BIMETAL THERMAL SWITCH
• Kabellänge: 1.5 m
• Netzstecker: SCHUKO
• Behälter: Gesamtvolumen des/der Behälter(s): 92 l Tatsächliches Gesamtvolumen des Sammelbeckens mit 180 mm
• Einlass: 34 l Tatsächliches Gesamtvolumen des Sammelbeckens mit 250 mm
• Einlass: 49 l Nutzvolumen insgesamt des Sammelbehälters bei 315 mm
• Einlass: 62 l
• Sonstiges: Nettogewicht: 67.6 kg
• Bruttogewicht: 90.9 kg Dänische VVS
• Nr.: 154030012 Norwegische NRF
• Nr.: 9045317
• Herkunftsland: DE Zolltarif
• Nr.: 84137021
• Zulassungen: WEEE Verwendungshinweise vorhanden
