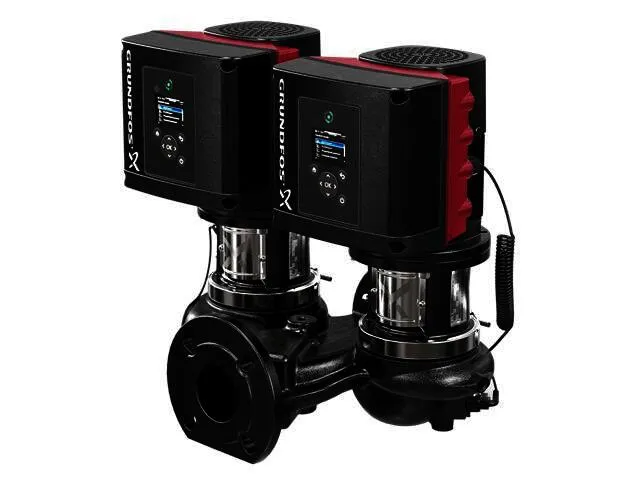

GRUNDFOS Elektr. ger. Trockenläuferpumpe TPE3D 50-180 S-A-F-A-BQQE PN 16 3x400V

TPE3 D 50-180 S-A-F-A-BQQE-GYC Einstufige Doppelpumpe mit Spiralpumpengehäuse in Inline-Bauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpe und der Motor sind direkt miteinander verbunden. Die Doppelpumpe verfügt über zwei parallel angeordnete Pumpenköpfe. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Jeder Pumpenkopf ist mit einer nicht entlasteten Gummifaltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Jeder Pumpenkopf ist mit einem lüftergekühlten Permanentmagent-Synchronmotor gleicher Baugröße und Leistung ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind. Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf. Die Pumpe ist mit einem kombinierten Temperatur-Differenzdruck-Sensor ausgestattet. Art der Steuerung: Frequency converter: integriert Fördermedium: Fördermedium: Wasser Medientemperaturbereich: -25 .. 120 Celsius Medientemperatur während des Betriebs: 20 Celsius Dichte: 998.2 kg/m3 Technische Daten: Pumpendrehzahl, auf der die Pumpendaten beruhen: 4360 1/min Nennförderstrom: 24.6 m3/h Nennförderhöhe: 12.4 m Tatsächlicher Laufraddurchmesser: 74 mm GLRD Code: BQQE ISO Abnahmekl.: ISO9906:2012 3B2 Werkstoffe: Pumpengehäuse: Grauguss Pumpenmantel: EN-GJL-250 Pumpengehäuse: ASTM class 35 Laufradwerkstoff: Verbundwerkstoff Laufrad: PES+30% GF Installation: Umgebungstemperatur: -20 .. 50 Celsius Max. Betriebsdruck: 16 bar Max. Druck bei vorgegebener Temperatur: 16 bar / 120 Celsius Anschlusstyp: DIN Anschlussgröße: DN 50 Nenndruckstufe: PN 16 Einbaulänge: 280 mm Grösse Motorflansch: 56C Elektrische Daten: Bauart des Motors: 80A Motorbemessungsleistung P2: 1.1 kW Netzfrequenz: 50 Hz Bemessungsspannung: 3 x 380-500 V Bemessungsstrom: 2.3-2.05 A Leistungsfaktor Cos phi: 0.88-0.74 Nenn-Drehzahl: 480-5900 1/min IE-Wirkungsgradklasse: IE5 Motorwirkungsgrad bei Vollast: 88.5 % Schutzart (gemäß IEC 34-5): IP55 Wärmeklasse (IEC 85): F Motor - Produktnummer: 99138036 Sonstiges: Mindesteffizienzindex MEI >=: 0.70 Nettogewicht: 52.2 kg Bruttogewicht: 65.5 kg Versandvol.: 0.252 m3 Herkunftsland: HU Zolltarif Nr.: 84137065 Verwendungshinweise vorhanden
