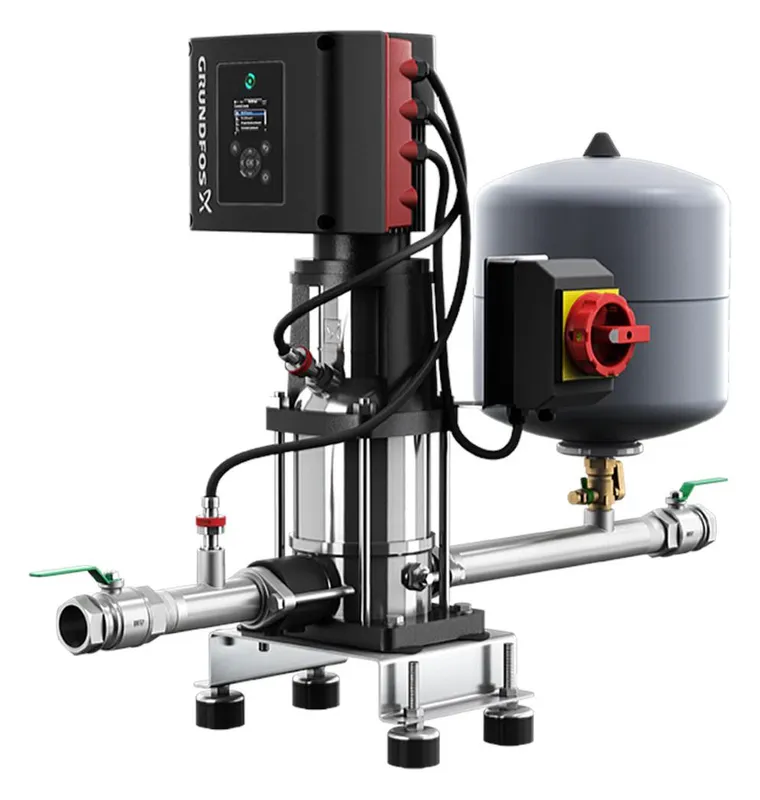

GRUNDFOS Druckerhöhungsanlage Hydro Solo-E CRIE 3-7 U8 C-A-B-D-ACD

Hydro Solo-E CRIE 3-7 Betriebsfertige Grundfos Hydro Solo-E Einzelpumpen-Druckerhöhungsanlage bestehend aus einer drehzahlgeregelten CRE-Pumpe mit Absperrventil, Rückschlagventil, Druckleitung, Drucksensor und Membrandruckbehälter montiert auf einem Grundrahmen mit Schwingungsdämpfern. Pumpeneigenschaften: - Laufräder und Zwischenkammern aus Edelstahl 1.4301 - Einbaulänge der Gleitringdichtung gemäß EN 12756 - Kraftübertragung über Klemmkupplung aus Grauguss Die Pumpe wird über einen angeflanschten, dreiphasigen MGE-Motor mit im Klemmenkasten integrierten Frequenzumrichter und PI-Regler angetrieben. Der Motor und die Elektronik verfügen über einen integrierten Überlast- und Überhitzungsschutz. Ein externer Motorschutz ist nicht erforderlich. Über ein Bedienfeld erfolgt die Einstellung des Sollwerts und der Betriebsart MIN, MAX oder STOPP. Das Grundfos Eye am Bedienfeld zeigt den Betriebszustand der Pumpe an: • "Spannungsversorgung eingeschaltet": Pumpe läuft (grüne Meldeleuchten leuchten, drehend) oder läuft nicht (grüne Meldeleuchten leuchten, stillstehend) • "Warnung": Pumpe läuft weiter (gelbe Meldeleuchten leuchten, drehend) oder wurde abgeschaltet (gelbe Meldeleuchten leuchten, stillstehend) • "Alarm": Pumpe wurde abgeschaltet (rote Meldeleuchten blinken). Die Kommunikation mit der Pumpe erfolgt über die Fernbedienung Grundfos GO (Zubehör), mit der weitere Einstellungen vorgenommen sowie zahlreiche Parameter, wie z. B. "Istwert", "Drehzahl", "Leistungsaufnahme" und "Gesamtstromverbrauch" ausgelesen werden können. Anschlussmöglichkeiten im Klemmenkasten: - 2 fest zugeordnete Digitaleingänge - 3 Analogeingänge 0(4)-20 mA, 0-5 V, 0-10 V, 0,5 - 3,5 V - 5 V Spannungsversorgung für Potentiometer oder externen Sensor - 1 Analogausgang 0-10 V, 0(4)-20 mA - 2 konfigurierbare Digitaleingänge oder offene Kollektorausgänge - 2 Pt100/Pt1000-Eingänge - Eingang für Trockenlaufschutzsensor LiqTec - Eingang und Ausgang für Grundfos Digital Sensor - 24 V Spannungsversorgung für externen Sensor - 2 potentialfreie Störmelderelais mit Wechselkontakt zur Meldung von Störungen, Betrieb und Betriebsbereitschaft. - GENIbus-Schnittstelle RS 485 - Steckplatz für Grundfos Feldbusmodul CIM. Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit desinfiziertem Wasser (0,1% - 0,2% Wasserstoffperoxid) unterzogen (chemische Desinfektion) und nach der Prüfung verschlossen. Während des Tests überprüft Grundfos kontinuierlich die Qualität des Testwassers. Da es nicht möglich ist, die Anlage nach dem Test vollständig zu entleeren und zu trocknen, muss sie vor dem Einsatz in einem Trinkwassersektor gründlich gespült werden, da sonst die Gefahr von Bakterienwachstum besteht. Dies gilt auch, wenn die Anlage über einen längeren Zeitraum stillgelegt war (siehe TrinkwV). Das Spülen sollte immer in Übereinstimmung mit der DIN EN 806-4 erfolgen. Kontaminiertes Trinkwasser gefährdet die Gesundheit. Zusätzlich können auf Anfrage die Druckerhöhungsanlagen im Werk thermisch desinfiziert werden. Dazu werden die Anlagen und die Pumpen einzeln über mehrere Minuten mit über 76Celsius warmen Trinkwasser beaufschlagt. Eine Prüfung der Druckerhöhungsanlagen im Werk nach erfolgter Nassprüfung auf Einhaltung der Grenzwerte der TrinkwV durch ein externes akkreditiertes Labor inkl. Fachgerechte Probenahme des Trinkwassers durch qualifiziertes und geschultes Personal ist auf Anfrage erhältlich. Fördermedium: Fördermedium: Wasser Medientemperaturbereich: 0 .. 60 Celsius Medientemperatur während des Betriebs: 20 Celsius Dichte: 998.2 kg/m3 Technische Daten: Nennförderstrom: 3.5 m3/h Nennförderhöhe: 53.4 m GLRD Code: HQQE Werkstoffe: Fußstück: Edelstahl Fußstückwerkstoff gemäß EN-Norm: EN 1.4408 Fußstückwerkstück gemäß ASTM: AISI 316 Laufradwerkstoff: Edelstahl Laufrad: EN 1.4301 Laufradwerkstoff gemäß ASTM: AISI 304 Installation: Maximale Umgebungstemperatur: 50 Celsius Max. Betriebsdruck: 10 bar Standard for inlet connection: OVAL Anschlusstyp Eintritt: Rp Anschlusstyp Austritt: Rp Größe des Saugstutzens: 1 1/4 inch Größe des Druckanschlusses: 1 1/4 inch Grösse Motorflansch: FT100 Elektrische Daten: Bauart des Motors: 80A Motorbemessungsleistung P2: 0.75 kW Netzfrequenz: 50 / 60 Hz Bemessungsspannung: 1 x 200-240 V Bemessungsstrom: 4.7-3.9 A Leistungsfaktor Cos phi: 0.99 Nenn-Drehzahl: 360-4000 1/min Schutzart (gemäß IEC 34-5): IP55 Wärmeklasse (IEC 85): F Motor - Produktnummer: 98362272 Behälter: Behältervolumen: 18 l Sonstiges: Nettogewicht: 39.4 kg Bruttogewicht: 50 kg Versandvolumen: 0.6 m3 Dänische VVS Nr.: 385551037 Finische LVI Nr.: 4925864 Herkunftsland: DE Zolltarif Nr.: 84137075 Verwendungshinweise vorhanden
