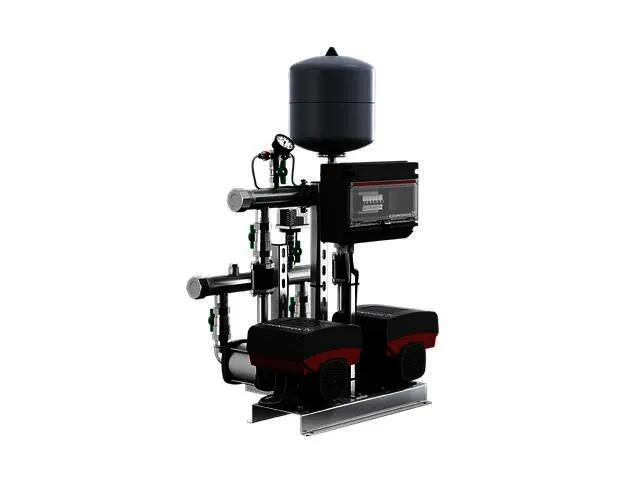

GRUNDFOS Druckerhöhungsanlage HYDRO MULTI-E 2CME10-5 PN16 400V 5,5kW

HYDRO MULTI-E 2 CME 10-5 Die Grundfos
Druckerhöhungsanlagen Hydro Multi-E
sind für den Transport und die
Druckerhöhung von sauberem Wasser in
Wasserwerken, Hochhäusern, Hotels,
Industriebetrieben, Krankenhäusern,
Schulen, usw. bestimmt. Die Grundfos
Druckerhöhungsanlagen Hydro Multi-E
bestehen aus 2 bis 3 parallel
geschalteten CME-Pumpen. Die Pumpen der
Hydro Multi-E sind zusammen mit allen
erforderlichen Armaturen auf einem
gemeinsamen Grundrahmen aus Edelstahl
1.4301 montiert. Auf der Saugseite
befindet sich ein Saugsammelrohr aus
Edelstahl 1.4401 oder 1.4571 mit einem
auf einem Kugelhahn montierten
Druckschalter und ein Absperrventil.
Auf der Druckseite jeder Pumpe ist ein
Rückschlagventil und ein Absperrventil
montiert. Auf dem druckseitigen
Sammelrohr aus Edelstahl 1.4401 oder
1.4571 befinden sich zwei auf einem
Kugelhahn montierte Drucksensoren, ein
Manometer und ein Membrandruckbehälter.
Die Hydro Multi-E ist mit einem
EIN/AUS-Schalter zum Ein- und
Ausschalten der Spannungsversorgung
ausgestattet. Die Hydro Multi-E hält
den Druck unabhängig von
Verbrauchsschwankungen konstant. Der
integrierte PI-Regler regelt die Zu-
und Abschaltung der Pumpen sowie die
Pumpendrehzahl in Abhängigkeit des
Förderstrombedarfs. Die
Druckerhöhungsanlage kann direkt über
das Bedienfeld der einzelnen Pumpen
oder über die als Zubehör erhältliche
Kommunikationslösung Grundfos GO
bedient werden. Einige der
Produkteigenschaften: 2 Digitalausgänge
2 Digitaleingänge (einer wird als
Trockenlaufschutz genutzt) 2
Analogeingänge (einer wird für den
Anschluss des druckseitigen
Drucksensors genutzt)
Multi-Master-Funktionalität 2
Grenzwertfunktionen
Sollwertverschiebungsfunktion
Rohrbefüllfunktion Hocheffiziente
Permanentmagnetmotoren Mögliche
Übertragungsprotokolle: - LON-Profibus
Modbus SMS/GSM/GPRS GRM BACnet BACnet
IP-Modbus TCP-PROFINET.
Druckerhöhungsanlagen werden ab Werk
einer Nassprüfung mit desinfiziertem
Wasser (0,1% - 0,2% Wasserstoffperoxid)
unterzogen (chemische Desinfektion) und
nach der Prüfung verschlossen. Während
des Tests überprüft Grundfos
kontinuierlich die Qualität des
Testwassers. Da es nicht möglich ist,
die Anlage nach dem Test vollständig zu
entleeren und zu trocknen, muss sie vor
dem Einsatz in einem Trinkwassersektor
gründlich gespült werden, da sonst die
Gefahr von Bakterienwachstum besteht.
Dies gilt auch, wenn die Anlage über
einen längeren Zeitraum stillgelegt war
(siehe TrinkwV). Das Spülen sollte
immer in Übereinstimmung mit der DIN EN
806-4 erfolgen. Kontaminiertes
Trinkwasser gefährdet die Gesundheit.
Zusätzlich können auf Anfrage die
Druckerhöhungsanlagen im Werk thermisch
desinfiziert werden. Dazu werden die
Anlagen und die Pumpen einzeln über
mehrere Minuten mit über 76Celsius
warmen Trinkwasser beaufschlagt. Eine
Prüfung der Druckerhöhungsanlagen im
Werk nach erfolgter Nassprüfung auf
Einhaltung der Grenzwerte der TrinkwV
durch ein externes akkreditiertes Labor
inkl. Erweiterung des Systems um
Probenahmehähne zur fachgerechte
Probenahme des Trinkwassers durch
qualifiziertes und geschultes Personal
ist auf Anfrage erhältlich.
Fördermedium: Fördermedium: Wasser
Medientemperaturbereich: 5 .. 60
Celsius Medientemperatur während des
Betriebs: 20 Celsius Dichte: 998.2
kg/m3 Werkstoffe: Pumpengehäuse:
Nichtrostender Stahl Installation:
Umgebungstemperatur: 0 .. 40 Celsius
Max. Betriebsdruck: 16 bar Maximal
zulässiger Zulaufdruck: PN 16 bar
Anschluss: DIN ISO 7/1 Anschluss
Saugseite: R 2 1/2 Anschluss Verwendungshinweise vorhanden
