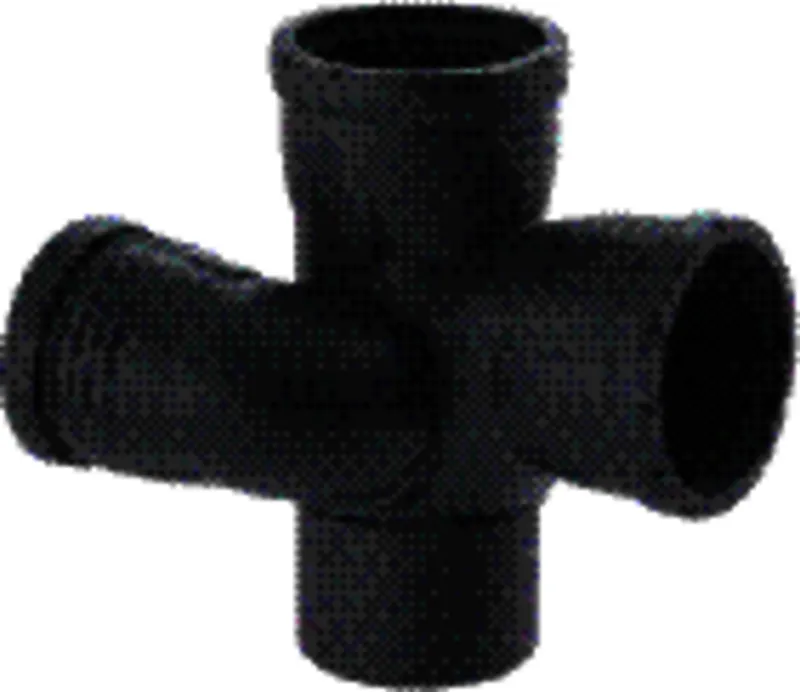

Geberit Silent-Pro Schachtbogenabzweig 87,5Gr d90/90/75 rechts

Geberit Silent-Pro Schachtbogenabzweig 87,5° rechts
VerwendungszweckeFür Gebäude mit erhöhten Schallschutzanforderungen
Zum Ableiten von Abwasser innerhalb von Gebäuden
EigenschaftenHochschalldämmend
Mit Innenradius
Formstück geschweißt
Technische EigenschaftenMontagetemperatur (°C) - min. bis max.: -10 – +40 °C
Werkstoff: PP-MX
Wärmeausdehnung (mm/(m·K)): 0,08 mm/(m·K)
Form: Schachtbogenabzweig

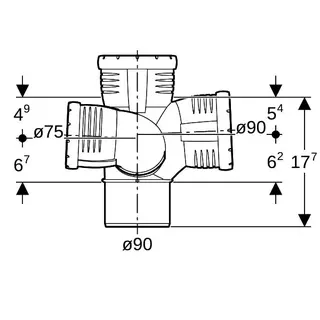

DN / Nennweite: 90 / 70
d, ø / Außendurchmesser (mm): 90 mm
d1, ø / Außendurchmesser (mm): 75 mm
d2, ø / Außendurchmesser (mm): 90 mm
arc / Winkel (°): 87,5 °

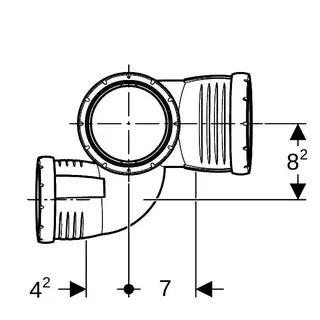

a / Teilmaß (cm): 8,2 cm
H / Höhe (cm): 17,7 cm
Z1 / Z-Maß (cm): 6,7 cm
Z2 / Z-Maß (cm): 4,9 cm
Z3 / Z-Maß (cm): 6,2 cm
Z4 / Z-Maß (cm): 5,4 cm
Z5 / Z-Maß (cm): 4,2 cm
Z6 / Z-Maß (cm): 7 cm
