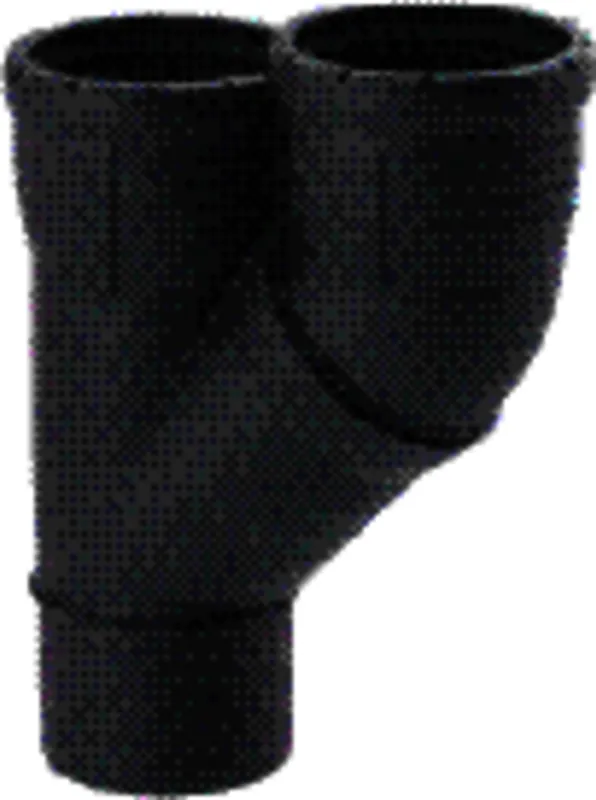

GE Silent-Pro Parallelabzweig 45Gr d110/90

Geberit Silent-Pro Parallelabzweig 45°
VerwendungszweckeFür Gebäude mit erhöhten Schallschutzanforderungen
Zum Ableiten von Abwasser innerhalb von Gebäuden
EigenschaftenHochschalldämmend
Formstück geschweißt
Technische EigenschaftenMontagetemperatur (°C) - min. bis max.: -10 – +40 °C
Werkstoff: PP-MX
Wärmeausdehnung (mm/(m·K)): 0,08 mm/(m·K)
Form: Parallelabzweig
DN / Nennweite: 100 / 90
d, ø / Außendurchmesser (mm): 110 mm
d1, ø / Außendurchmesser (mm): 90 mm
arc / Winkel (°): 45 °
a / Teilmaß (cm): 12,3 cm
H / Höhe (cm): 20,5 cm
H1 / Höhe (cm): 22,7 cm
Z / Z-Maß (cm): 12,6 cm
Z1 / Z-Maß (cm): 1,1 cm
Z2 / Z-Maß (cm): 17,4 cm
Z3 / Z-Maß (cm): 2,2 cm
