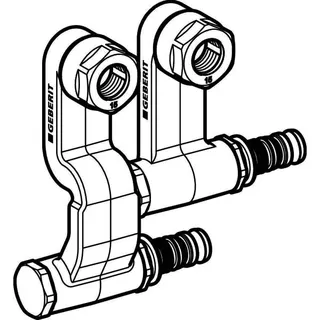

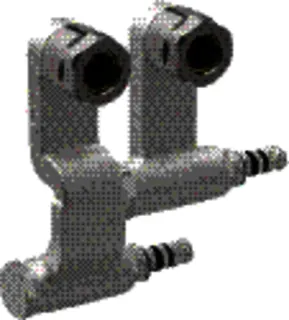

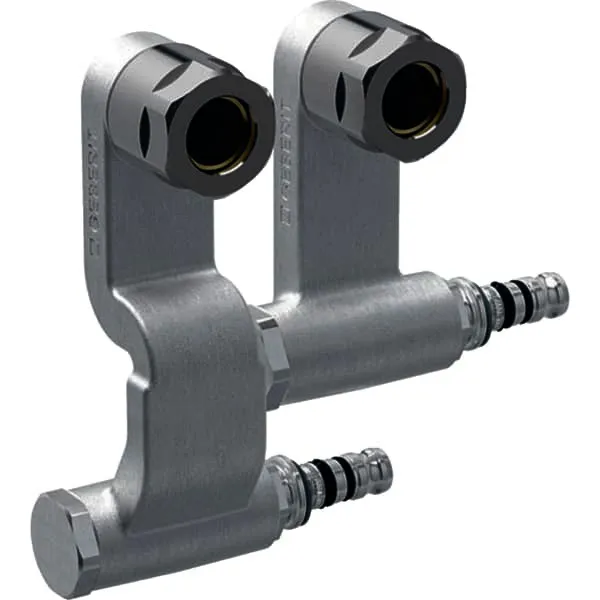

Geberit Mepla Set Anschluss-Endstück für Vor- u.Rücklauf m. Anschlussverschr. d15-16

Geberit Mepla Set Anschluss-Endstücke für Vor- und Rücklauf, mit Anschlussverschraubung für Eurokonus
VerwendungszweckeFür Kühl- und Heizungswasser mit Frostschutzmittel
Für Kühl- und Heizungswasser ohne Frostschutzmittel
Für Sockelleistensysteme
EigenschaftenUnverpresst undicht
Vernickelt
Vor- und Rücklauf wechselbar
Technische EigenschaftenWerkstoff: Messing CW617N
Form: Eckabzweig
DN / Nennweite: 12
d, ø / Außendurchmesser (mm): 16 mm
d1, ø / Außendurchmesser (mm): 15 mm
arc / Winkel (°): 90 °

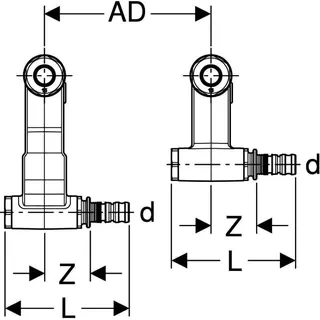

AD / Anschlussdistanz (cm): 5 cm
L / Länge (cm): 8,9 cm
l / Länge Teilmaß (cm): 1,3 cm
l1 / Länge Teilmaß (cm): 3,3 cm

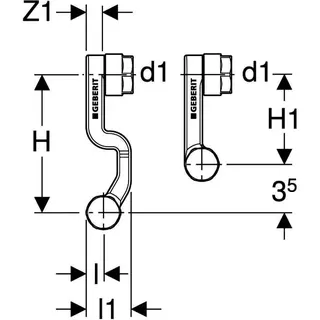

H / Höhe (cm): 10 cm
H1 / Höhe (cm): 6,5 cm
Z / Z-Maß (cm): 3,4 cm
Z1 / Z-Maß (cm): 1,5 cm
rechts
Zusätzlicher LieferumfangAnschluss-T-Stück mit Anschluss kurz
Anschluss-T-Stück mit Anschluss lang
2 Anschlussverschraubungen für Eurokonus G 3/4"
