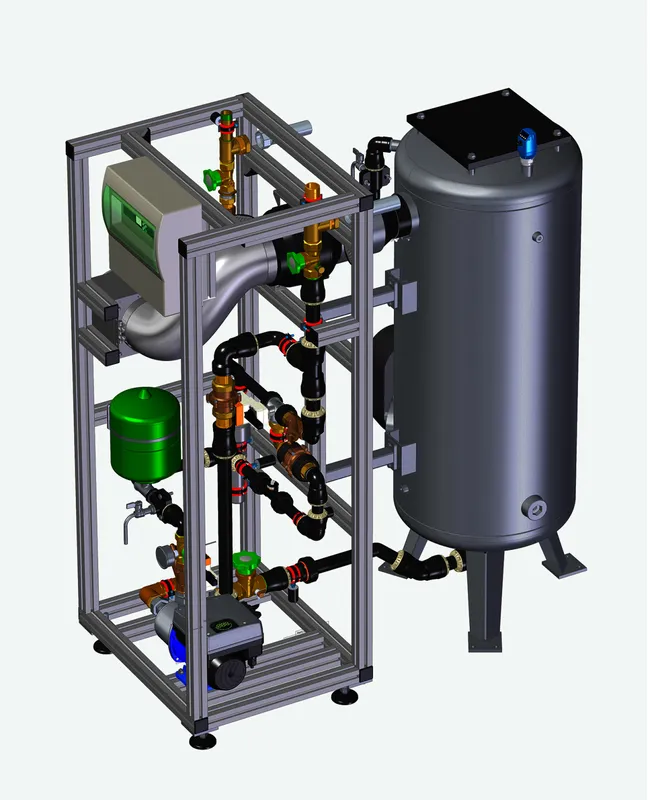

Oxidationsfilteranlage fermaliQ:MA2000
Mehrstufiges, vollautomatisches Wasser-
aufbereitungssystem zur Oxidation, Aus-
gasung und Filtration von Brunnen- und
Quellwasser. Durch Verdüsung, Luftzugabe
und anschließender Filtration erfolgt
eine effektive Reduzierung von
- Schmutzstoffen
- Eisen
- Mangan
- Ammonium
- Schwefelwasserstoff
- freie Kohlensäure
Die Auslegung der Filteranlage und Aus-
wahl der verschiedenen Filterschichten
erfolgt anhand der Wasserbedarfsdaten
und Rohwasseranalysen.
Anlage bestehend aus:
1 Filterbehälter aus Stahl, tauchver-
zinkt mit eingebauter Kegeldüse, un-
terem Düsenstern zur Entnahme des
Reinwassers und effektiven Rückspü-
lung.
Durchmesser : 550 mm
Gesamthöhe : 1.700 mm
1 Pegelsteuerung mit 3 Schaltkontakten.
1 Gebläse mit Luftfilterbox für
Oxidationsluft und zur Ausgasung
des verdüsten Rohwassers.
Leistung : 550 Ncbm/h
1 Verrohrung aus PE inkl. aller erfor-
derlichen Armaturen und abflammbaren
Probenahmehähne, Spülwasserablauflei-
tung mit Siphon, montiert auf einem
Rahmengestell aus eloxiertem Aluminium
mit Nivellierfüßen.
1 Druckerhöhungspumpe mit Drucksensor
und Frequenzumformer für einen dreh-
zahlgeregelten, energiesparenden Be-
trieb und zur Vermeidung von Druck-
schlägen.
1 Elektroschaltkasten für die vollauto-
matische Steuerung mit einstellbaren
Rückspülzeiten, Rückspülüberwachung,
Überwachung der Anlagenkomponenten,
Erstfiltratverwurf, Anzeige des Ist-
Durchflusses und Archivierung des
Gesamtdurchflusses und der erfolgten
Rückspülungen, Schaltstelle für exter-
ne Freigabe, potenzialfreie Kontakte
für Ansteuerung der bauseitigen Brun-
nenpumpe, Sammelstörmeldung.
1 Betriebsanleitung
Anlagenabmessungen:
Breite : 880 mm
Tiefe : 1.540 mm
Gesamthöhe : 1.750 mm
erforderliche Raumhöhe : 2.100 mm
Technische Daten:
Nenndurchfluss : 2,0 cbm/h
Tagesleistung : 12,0 cbm
Zulaufdruck min. : 2,0 bar (Ü)
Zulaufdruck max. : 5,5 bar (Ü)
Wassertemp. max. : 20 Grad C
erforderlicher
Druckwasserbehälter : 500 l, 6 bar
Rückspülleistung : 5,7 cbm/h
Anschluss Rohwasser : DN 25
Anschluss Filtrat : DN 40
Anschluss Abwasser : HT 100
Stromanschluss : 230 V, 50 Hz
Tatsächlicher Durchfluss und Tages-
leistung abhängig von der Rohwasser-
qualität. Verwendungshinweis: Siehe Produktdatenblatt
