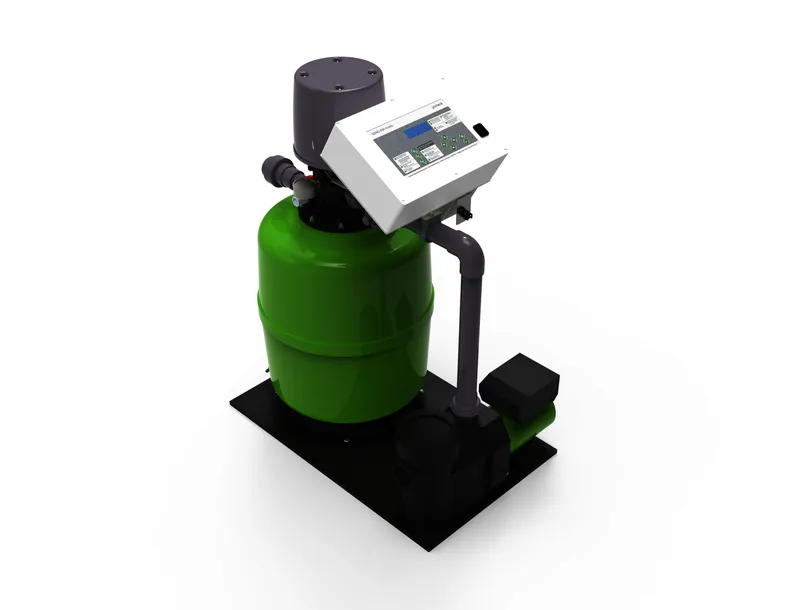

Grünbeck Filteranlage GENO-mat F 500 A, WS Eco

Filteranlage GENO-mat F 500 A, WS Eco
Filteranlage in kompakter Bauweise,
komplett auf Montageplatte vormontiert,
für vollautomatischen Betrieb.
bestehend aus:
Filterbehälter aus GFK, mit Isophtal-
säureharz innenbeschichtet, einschl.
Handentlüftung
Drehzahlregelbare, selbstansaugende und
geräuscharme Umwälzpumpe aus Kunststoff,
mit integriertem Haar- und Fasernfänger.
Automatik-Mehrwegeventil
betätigt über Stellmotor mit den
Stellungen -Filtern-Entleeren-Spülen
-Erstfiltrat- einschl. PVC-Verrohrung
mit flexiblen Anschlüssen und Mess-
wasseranschlußstück, PVC-Klarsichtrohr
zur Beobachtung der Spülung.
Filtersteuerung Typ GENO-BW-tronic
zum automatischen Betrieb der
Badewasserfilteranlage über Zeit-
Programm, oder manueller Bedienung.
Anzeige und Bedienung über Folien-
tastatur und 4-zeiliges, hinterleuch-
tetes LC-Display, 6 Bedienersprachen
sind wählbar. Die Steuerung ist mit
Zweipunkt-Temperaturregler ausgestattet,
zur Ansteuerung der Heizungsumwälzpumpe.
Elektrische Anschlüsse:
1 Umwälzpumpe 230 V, WS
1 potentialfreier Kontakt Heizungspumpe
230 V WS, 0,08 kW
2 Dosierautomaten für Chlor und pH
230 V WS, 0,016 kW, bzw. UV-Anlage
1 automatische Mess- und Regelanlage
1 Pegelsteuerung und Frischwassernach-
speisung, 230 V WS, 0,05 kW
1 Rinnenumschieberung 230 V, WS
1 Stromausgang 4-20 mA für externe
Badewasser-Temperaturanzeige
1 potentialfreier Sammelstörkontakt
Belastbarkeit 230 V / 4 A
1 Eingang für Strömungswächter
1 Eingang für max. Temperaturbegrenzer
3 Alarmeingänge für vorgeschaltete
Anlagenteile
1 Eingang max. Pegel Hebeanlage
1 Eingang für Zwangsbetrieb/Filterpumpe
für vorgeschaltete Solarsteuerung
1 serielle Schnittstelle RS 485
Kunststoff-Gehäuse, Schutzart IP 54
Maße (B x H x T): 361 x 254 x 115 mm
Optionsmodul FU Eco-BW-tronic,
drei Betriebsarten einstellbar.
1._Filterbetrieb
2._Spülbetrieb
3._Teillastbetrieb
Technische Daten/Maße:
Gesamthöhe : 1.025 mm
Mindestraumhöhe : 1.200 mm
Aufstellmaß_L x B : 835 x 535 mm
Leergewicht : ca.40 kg
Anschlussnennweite
Rohwasser : Rp 2"
Filtrat : DN 40
Spülabwasser : DN 40
Filter/Rückspülleistung : 6/8 cbm/h
Pumpenleistung max. : 24 cbm/h
bei 8 m WS
Ansaughöhe max. : 3 m
Filterbehälter Durchm. : 510 mm
Erforderliche Nennweite
Kanalanschluss min. : DN 100
Nenndruck max. : 2 bar
Zulaufhöhe Pumpen-
saugseite max. : 3 m
Wassertemperatur : 5-40 Grad C
Umgebungstemperatur : 5-35 Grad C
Spannungsversorgung : 230 V/50 Hz
Schutzart : IP 55
Absicherung bauseits : 16 A
Leistungsaufnahme : 0,08-1,40 kW
Stromaufnahme : 0,65 - 6,10 A
Förderhöhe der Pumpe : max. 18 m WS
Fabrikat: Grünbeck Verwendungshinweis: Siehe Produktdatenblatt
