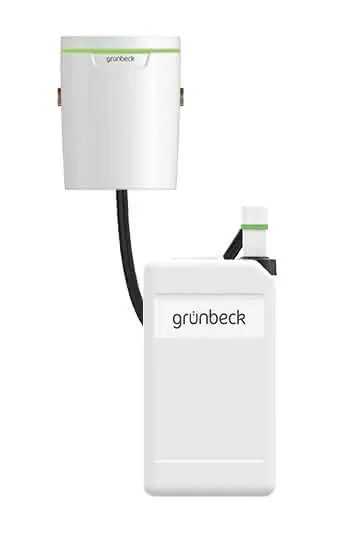

Grünbeck Dosieranlage exaliQ:SC10

Dosieranlage exaliQ:SC10
Mengenproportionale Dosierung von
exaliQ-Mineralstofflösungen zum Schutz
der
Trinkwasserleitung vor Korrosion in
Wohngebäuden.
Eine elektronische Niveauüberwachung
schaltet die Pumpe bei leerem
Dosierbehälter ab. Dadurch wird die
Pumpe vor Trockenlauf geschützt.
Der Betriebszustand der Dosieranlage
wird mittels LED-Leuchten am Bedienfeld
angezeigt
Der grüne LED-Ring gibt zusätzlich
Information über den Status der exaliQ
und meldet durch Blinken eine
Gering- bzw. Leermeldung oder Störung.
Das Selbstkontrollsystem der Elektronik
verhindert bei Störungen eine
unzulässige Überdosierung durch
Abschaltung der Pumpe.
An einer USB-Schnittstelle können für
ca. 12 Monate gespeicherte Daten, das
Datum und die durchflossene Wassermenge
mittels USB-Stick ausgelesen und mit
einem Drucker in Form einer Tabelle aus-
gedruckt werden.
- DVGW-zertifiziert -
bestehend aus:
1 Kontaktwasserzähler mit Wasserzähler-
Verschraubungen, ca. 1,5 m langem
Impulskabel mit Hallimpulssensor,
Dosierstelle mit Rückschlagventil.
1 Dosiergerät mit vormontiertem Dosier-
schlauch und Sauglanze
1 Dosierventil
1 Halterung mit Abstandshalter
1 Netzteil 230 V - 12 V mit ca. 1,9 m
langem Verbindungskabel.
1 Betriebsanleitung
Technische Daten:
Anschlussnennweite : DN 32
Arbeitsbereich : 10 cbm/h
Nenndruck : 10 bar (Ü)
Wassertemperatur max.: 30 Grad C
Stromanschluss : 230 V/50 Hz
Betriebsspannung : 24 V/50 Hz
Dosiermenge : 100 ml/cbm
Dosierfolge : 0,50 l/Imp.
Wandabstand
bis Rohrmitte : 55 mm
Bauhöhe der
Dosiertechnik : 425 mm
Fabrikat: Grünbeck Verwendungshinweis: Siehe Produktdatenblatt
