GB Dosieranlage GENODOS DME 20

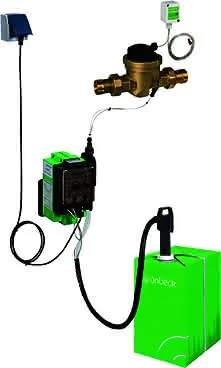

Dosieranlage GENODOS
Typ DME 20 mit Sauglanze
Elektronisch gesteuerte, mengenpropor-
tional und stufenlos regelbare Dosier-
anlage (voreingestellt und verplombt)zur
Dosierung von EXADOS-Wirkstoffen aus
Transportkanistern in Trink- und Brauch-
Wasser. Bauart und Betrieb entsprechend
DIN 19635,
- DVGW-zertifiziert -
bestehend aus:
1 Dosierpumpe Typ GP 10/40 (verplombt)
als selbstansaugende und gegen Druck
selbstentlüftende Membranpumpe mit
Synchronmotor, Befestigungskonsole für
Wand-, Boden- oder Behältermontage,
mit auswechselbarer Elektronik-
kassette, Anzeigen für Betrieb,
Leermeldung, Membranbruch und
Dosierüberwachung, umschaltbar von
Eigen- auf Wasserzählersteuerung,
Eingang für externe potentialfreie
Fremdansteuerung, mit potentialfreier
Störmeldung.
1 Wasserzähler mit Impulsgeber, Impuls-
kabel zur Pumpenelektronik und An-
schlussverschraubungen
1 Sauglanze für Transportdosierbehälter
10 kg und 20 kg
1 Impfventil
1 Dosierleitung 1,5 m
Technische Daten:
Impfanschluss : R 1/4"
Anschluss d. Wasserzählers: R 1 1/2"
Durchfluss max.: 20,0 cbm/h
Druckverlust : 0,8 bar
Einbaulänge Wasserzähler : 190 mm
Einbaulänge m. Verschraub.: 312 mm
Impulsfolge Wasserzähler : 0,93 l/Imp.
Saughöhe max.: 1,5 m WS
Betriebsdruck max.: 8 bar
Wassertemperatur max.: 30 Grad C
Stromanschluss : 230 V,
50/60 Hz
Leistungsaufnahme : 18/21 W
Schutzart/Isolationsklasse: IP 54
Pumpe einschließlich 1,7 m Stroman-
schlusskabel mit Schukostecker
Fabrikat: Grünbeck Verwendungshinweis: Siehe Produktdatenblatt
