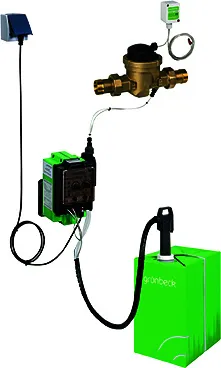

Grünbeck Dosieranlage GENODOS DME 100

Dosieranlage GENODOS
Typ DME 100 mit Sauglanze
Elektronisch gesteuerte, mengenpropor-
tional und stufenlos regelbare Dosier-
anlage (voreingestellt und verplombt)
zur Dosierung von EXADOS-Wirkstoffen
aus Transportkanistern in Trink- und
Brauchwasser. Bauart und Betrieb ent-
sprechend DIN 19635,
- DVGW-zertifiziert -
bestehend aus:
1 Dosierpumpe Typ GP 10/40 (verplombt)
als selbstansaugende und gegen Druck
selbstentlüftende Membranpumpe, mit
Synchronmotor, Befestigungskonsole für
Wand-, Boden- oder Behältermontage,
mit auswechselbarer Elektronik-
kassette, Anzeigen für Betrieb, Leer-
meldung, Membranbruch und Dosierüber-
wachung, umschaltbar von Eigen- auf
Wasserzählersteuerung, Eingang für
externe potentialfreie Fremdansteue-
rung, mit potentialfreier Störmeldung.
1 Wasserzähler mit Impulsgeber, Impuls-
kabel zur Pumpenelektronik und An-
schlussverschraubungen
1 Sauglanze für Transportdosierbehälter
10 kg und 20 kg
1 Impfventil
1 Dosierleitung 1,5 m
Technische Daten:
Impfanschluss : R 1/4"
Anschluss d. Wasserzählers: DN 100
Durchfluss max.: 100,0 cbm/h
Druckverlust : 0,8 bar
Einbaulänge
mit Flanschanschluss : 310 mm
Impulsfolge Wasserzähler : 3,8 l/Imp.
Saughöhe max.: 1,5 m WS
Betriebsdruck max.: 6 bar
Wassertemperatur max.: 30 Grad C
Stromanschluss : 230 V,
50/60 Hz
Leistungsaufnahme : 18/21 W
Schutzart/Isolationsklasse: IP 54
Pumpe einschließlich 1,7 m Stroman-
schlusskabel mit Schukostecker
Fabrikat: Grünbeck Verwendungshinweis: Siehe Produktdatenblatt
