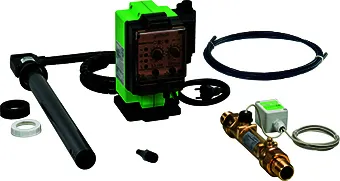

Grünbeck Dosieranlage GENODOS DM-oxi 1"

Dosieranlage GENODOS
DM-oxi 1"
zur Zugabe von Chemikalien direkt
aus dem Liefergebinde
bestehend aus:
1 Dosierpumpe Typ GP 2/40 S
als selbstansaugende und gegen
Druck selbstentlüftende Membran-
pumpe mit Synchronmotor, Befesti-
gungskonsole für Wand-, Boden-
oder Behältermontage mit auswech-
selbarer Elektronikkassette
Anzeigen für Betrieb, Leermel-
dung, Membranbruch und Dosier-
überwachung, umschaltbar von
Eigen- auf Wasserzählersteuerung
Eingang für externe, potential-
freie Fremdansteuerung
mit potentialfreier Störmeldung.

einschließlich 1,7 m Stroman-
schlusskabel mit Schukostecker
1 Turbinenwasserzähler mit Impuls-
geber, Impulskabel zur Pumpen-
elektronik, einschl. Wasserzäh-
lerverschraubungen
1 Sauglanze B 10/20 lichtdicht,
mit Leermeldung und Vorwarnung
1 Dosierventil 4/6, G 1/4", EPDM/PVC
1 Dosierleitung
als PTFE-Schlauch schwarz,
di= 4, da= 6 mm
Länge 4 m
Technische Daten:
Anschluss
des Wasserzählers : R 1"
Durchfluss max.: 6,0 cbm/h
Druckverlust : 0,5 bar
Einbaulänge
Wasserzähler : 190 mm
m. Verschraub.: 277 mm
Impulsfolge : 0,33 l/Imp.
Fördermenge bei 2 bar : 2,3 l/h
Fördermenge bei 6 bar : 2,2 l/h
Wasserdruck max.: 10 bar (Ü)
Wassertemperatur max.: 35 Grad C
Stromanschluss : 230 V/50Hz
Schutz-
art/Isolationsklasse : 54 IP
Leistungsaufnahme : 16 W
Fabrikat: Grünbeck Verwendungshinweis: Siehe Betriebsanleitung
