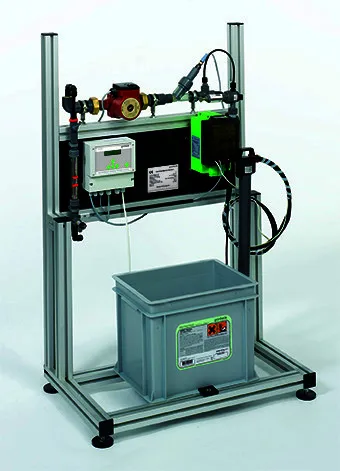

Grünbeck Dosieranlage GENODOS DM-BO 6

Dosieranlage GENODOS DM-BO 6
mit Onlinemessung
zur schnellen Desinfektion von Trink-
und Brauchwasser durch mengenpropor-
tionale Zugabe von GENO-Baktox (vorüber-
gehende Dauerdosierung) in Verbindung
mit einer Chlordioxid-online-Messung.
Anlage bestehend aus:
- Dosierpumpe Typ GP-6/40
als selbstansaugende und gegen Druck
selbstentlüftende Membranpumpe.
Steuerung geeignet für internen oder
externen Betrieb.
- Wasserzähler mit Impulsgeber, Impuls-
kabel zur Pumpenelektronik, einschl.
Wasserzählerverschraubungen
- Sauglanze gasdicht 3 l
- Sicherheitsauffangwanne
- Spezialmischmodul zur Vermeidung von
Chemikalienwolken und Korrosion im
Leitungssystem mit integriertem Impf-
ventil
- Dosierleitung PTFE, schwarz eingefärbt
di = 4 da = 6 1.500 mm lang
- Druckhalteventil
- Online-ClO2-Messung zur kontinuierli-
chen Überwachung von Chlordioxid ohne
Messwasserverlust
- Aluminium-Rahmengestell zur Montage
der Einzelkomponenten
Technische Daten:
Abmessungen Gesamtan-
lage (BxHxT) ca. : 785x1.100x480 mm
Anschluss des
Wasserzählers : R 1"
Nenndurchfluss : 3 cbm/h
Durchfluss max. : 6 cbm/h
Druckverlust bei
max. Durchfluss : 0,5 bar
Nenndruck (PN) : 8 bar
Einbaulänge
Wasserzähler : 190 mm
Einbaulänge mit
Verschraubungen : 276 mm
Impulsfolge : 0,33 l/Imp.
Dosierleistung : 6,8 l/h
bei max. 8 bar
Wassertemperatur : 5 - 30Grad C
Umgebungstemperatur : 5 - 20Grad C
elektr. Anschluss : 230V/50Hz/21W
Schutzart/
Isolationsklasse : IP 54
medienberührte Teile : PVDF/Viton/
PTFE/Glas/
Hastelloy
Saughöhe max.: 1,0 m WS Verwendungshinweis: Siehe Produktdatenblatt
