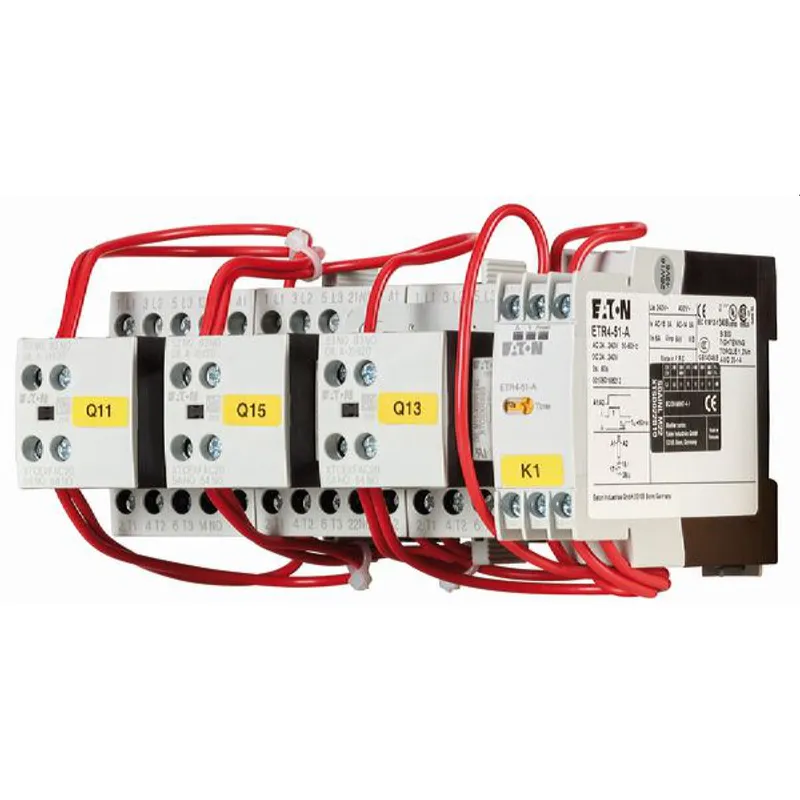

EATON Electric Schützkombination SDAINLM16(230V50HZ, 240V60HZ)

Name: EATON Electric Schützkombination SDAINLM16(230V50HZ, 240V60HZ)
Brand: EATON Electric
SKU: WRO-305821
Price: 319.34 EUR
Availability: OutOfStock

Noch keine Bewertungen

Art.-Nr.: WRO-305821 · Hersteller-Nr.: 278311

319,34 €

* inkl. 19 % MwSt., zzgl. Versandkosten

Aktuell nicht online bestellbar. Fragen zur Verfügbarkeit beantworten wir gern über unser Kontaktformular.

Markenware namhafter Hersteller

Rechnungskauf für Firmen

Über 500.000 Artikel im Katalog

Artikelnummer	WRO-305821
Marke	EATON Electric
Hersteller-Nr.	278311
EAN	4015082783112

Bewertungen

Zu diesem Artikel gibt es noch keine Bewertungen. Teilen Sie Ihre Erfahrung mit anderen Kunden!

Fragen und Antworten

Fragen

Noch keine Fragen zu diesem Artikel. Wir beantworten Ihre Frage in der Regel innerhalb von 24 Stunden – KI-gestützt anhand von Hersteller- und Artikeldaten.

Beschreibung

Stern-Dreieck-Schützkombination, 7,5 kW/400 V/AC3
Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 16 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 500 V: P= 7.5 kW, 660 V 690 V: P= 7.5 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM9-10, + DILA-XHI20, Dreieckschütz Q15: DILM9-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM7-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet.

Technische Daten

Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	16 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	240 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Funktion	Stern-Dreieck-Schütz
Herstellernummer	278311
Marke	EATON Electric
Modell	278311
Produktart	Schützkombination
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Spannungsart zur Betätigung	AC

Sicherheitshinweise

Elektrischer Anschluss, Installation und Inbetriebnahme nur durch eine Elektrofachkraft nach den anerkannten Regeln der Technik (u. a. DIN VDE 0100); Arbeiten an Anlagen hinter der Hausanschlusssicherung nur durch ein beim Netzbetreiber eingetragenes Installationsunternehmen (§ 13 NAV).
Beachten Sie die Montage- und Bedienungsanleitung sowie die Sicherheitshinweise des Herstellers.
