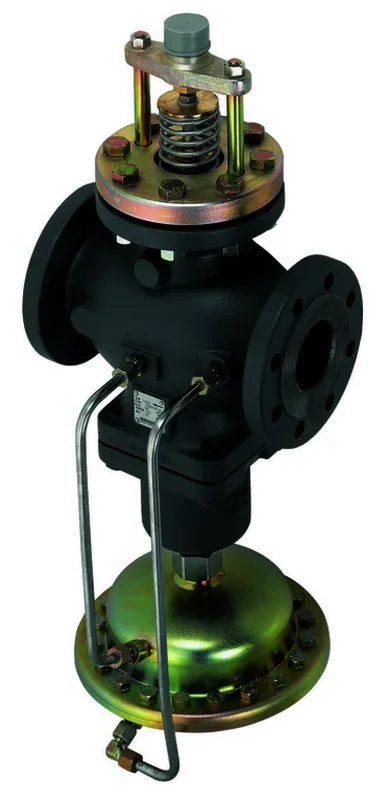

Danfoss VSR m.Motorstellv. AFQM 6 DN50 Kvs32, PN16, GG-25, 0,2bar Flansch

Danfoss Volumenstromregler
mit Motorstellventil AFQM 6

für elektrische Antriebe AMV(E)65x
AMV(E)55, AMV(E)85/86
In Kombination mit AME659SD
typgeprüft nach DIN EN14597
Schließventil: druckentlastet, Kegel
weichdichtend, mit Hubbegrenzung
zur Volumenstrombegrenzung.
Medien: Heiz- und Kühlwasser
bis 30% Glykolanteil
Regelcharakteristik linear
(Umstellmöglichkeit auf logarithmisch
mit elektrisch Stellantrieben AME65x)
Werkstoffe:
Ventilgehäuse aus Gusseisen mit
Lamellengraphit EN-GJL-250 (GG-25)
Ventilkegel aus Edelstahl Wand-Nr. 1.4404
Ventilsitz aus Edelstahl Wand-Nr. 1.4021
Druckentlastung über Edelstahlbalg
Wand-Nr. 1.4571
Anschluss Flansch nach DIN 2501-C
Stellantrieb: Gehäuse aus Edelstahl,
Wand-Nr. 10338, Rollmembrane aus EPDM
gewebeverstärkt, Membranfläche 250cm2
Einbauort: Vor- und Rücklauf.
Nennweite DN: 50
kvs (m3/h): 32
Nenndruck PN: 16
dp max.(bar): 16
Volumenstrom bei
Wirkdruck 0,2 bar: 3,2 - 16 m3/h
Temperaturbereich 2 - 150C
Wirkdruck: 0,2 bar

Fabrikat: Danfoss
Typ: AFQM 6 DN50/PN16
Bestell-Nr.: 003G1083 besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
