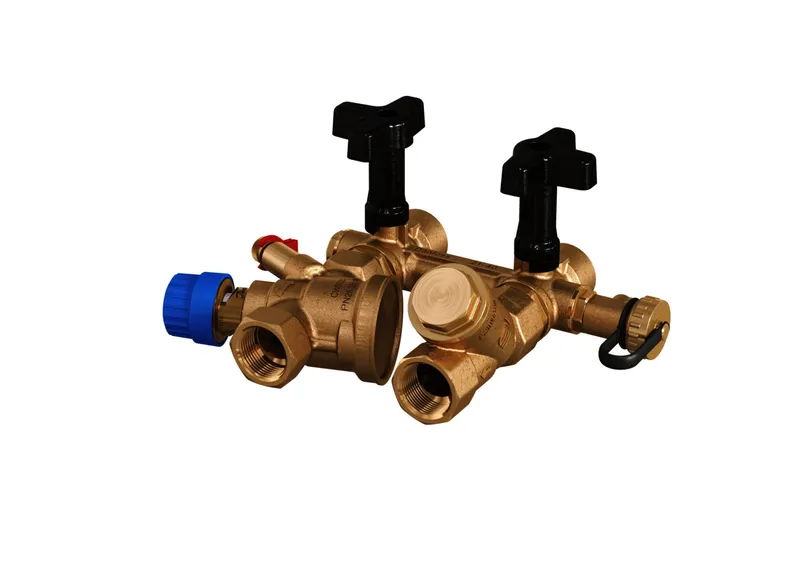

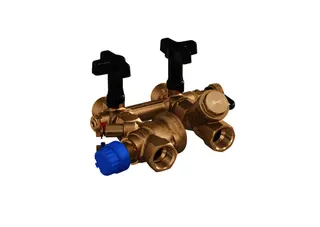

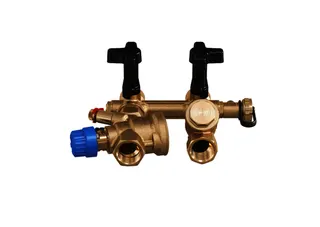

Danfoss AB-QM 4,0 Flexo 80 DN20 Anschluss-Set DN20, 110-1100l/h

Danfoss Flexibles Anschluss-Set AB-QM 4.0 Flexo
Ein kompaktes Anschluss-Set als 8-in-1 PICV-Lösung für Regelung, hydraulischen Abgleich, zeitsparende Installation, einfaches Messen
, Spülen, Füllen, Entleeren und Wartung von zumB. Fancoils, Klimatruhen, Lüftungsgeräten, Kühlbalken etc. mit einem druckunabhängigen
Abgleich- und Regelventil AB-QM 4.0 (PICV) für optimalen hydraulischen Abgleich und Regelung bei variablem Durchfluss, zur Vermeidu
ng von Überversorgung und Erhöhung des Wirkungsgrades.
Das Anschluss-Set mit folgenden Eigenschaften:
- bestehend aus den Komponenten: druckunabhängiges Abgleich- und Regelventil (PICV), H-Stück-Ventilkörper, Prüfnippel zur Durchfluss
- und Differenzdruckmessung, Schmutzfänger mit Entleerung, Handabsperrungen
- Bypass-Strecke zum getrennten Füllen, Entleeren sowie Vor- und Rückwärtsspülen des Systems auf der Verbraucherstrecke (z.B. Fancoi
l) durch entsprechende Absperrung der Kugelhähne
- verlängerte Griffe an den Absperrkugelhähnen, um Inbetriebnahme und Wartung bei installierter Isolierung zu ermöglichen
- absperrbarer Bypass
- Druckstufe PN25, werkseitig dichtigkeitsgeprüft
- formschlüssige EPP-Schale als kompakte Fertig-Isolierung
- Flexible Anschluss-Schläuche aus Edelstahl als Zubehör
Das integrierte druckunabhängige Abgleich- und Regelventil AB-QM 4.0 (PICV) mit folgenden Merkmalen:
- Durchflussbegrenzungsfunktion
- Moduliert den Durchfluss über einen Stellantrieb, ungeachtet der Einstellung unterhalb 1% des eingestellten Durchflusses
- Lineare Regelcharakteristik unabhängig von verfügbarem Druck und Durchflusseinstellung
- gleichbleibend höchste Ventilautorität von 1 (100%) bei allen Einstellungen
- Schließdruck 16 bar bei geschlossenem Ventil
- Einstellskala in Prozent des Durchflusses
- Stellverhältnis 1:1000
- Leckrate Klasse IV (nach IEC 60534-4:2007)
- Verschmutzungsresistente Ventilkonstruktion durch Polymer-Kegel
- Prüfnippel für Pumpenoptimierung und Durchflussmessung
- Änderung der Regelkennlinie des Ventils von linear auf gleichprozentige Kennlinie bei allen Größen durch Einstellung der Stellmoto
ren (Serie Danfoss AME, NovoCon)
Medientemperatur: -10 bis 95 C, Nenndruck: PN25, Mittenabstand: 80mm, Anschluss: Innengewinde Rp 3/4 nach ISO 7/1,
Einstellbereich 110-1100 l/h

Fabrikat: Danfoss
Typ: AB-QM 4.0 Flexo DN20
Bestell-Nr. 003Z1623 besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
