Dornbracht BIG RAIN RegenPA SERIENNEUTRAL 41400979 Edelstahl

Dornbracht

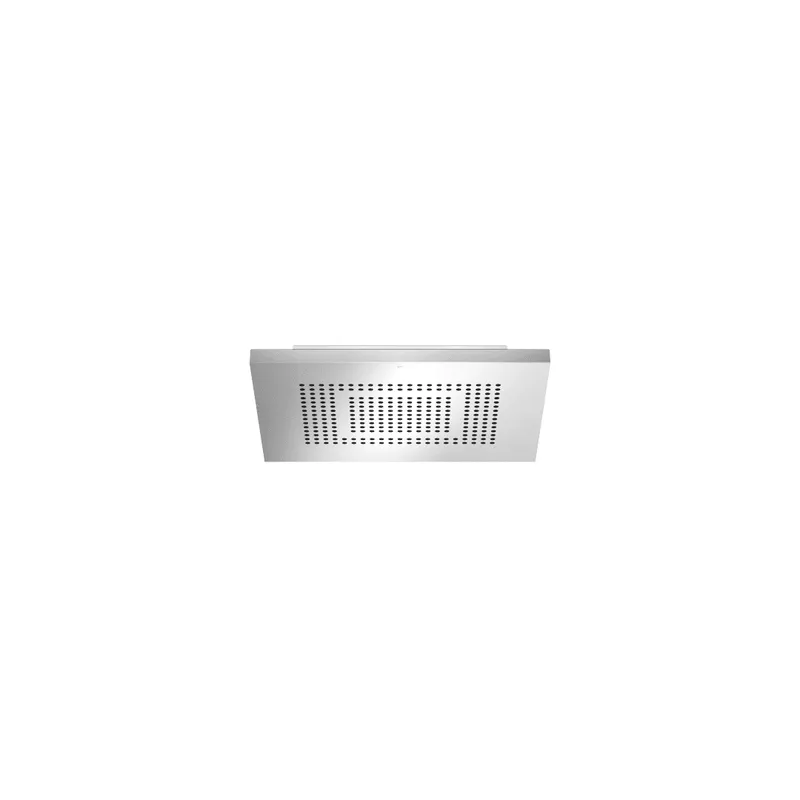

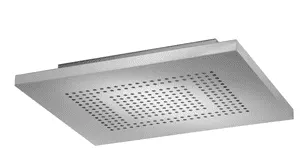

BIG RAIN Regenpaneel für Deckeneinbau bzw. -unterbau - Edelstahl

Regenpaneel mit 2 verschiedenen Strahlarten

PURIFY RAIN, 200 x 160 mm, Durchfluss max. 23,5 l/min (bei 3 Bar)

FULL RAIN, 360 x 280 mm, Durchfluss max. 13,6 l/min (bei 3 Bar)

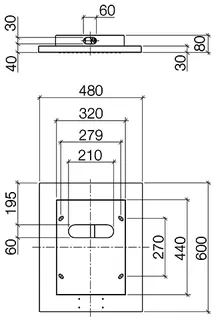

Abdeckplatte, Edelstahl 600 x 480 mm

2x flexibler Anschlussschlauch 1/2" - IG

4x Befestigungsdübel

vormontiertes Edelstahlgehäuse

mit Antikalk-System

Technische Daten:

Durchfluss minimal: 25 l/min (alle zwei Regenarten zusammen)

Durchfluss bei 3 bar Fließdruck in Verbindung mit xTOOL: 39 l/min

Mindestfließdruck: 2 bar

Max. Fließdruck 4 bar

Gewicht: 12 kg

Planungshinweise

Sanitär:

Empfohlene Wasserhärte: 6-7 GraddH - bei härterem Wasser Enthärtungsanlage, die nach dem lonenaustauschverfahren arbeitet, in die Zuführungsleitung einbauen.

Für die Auswahl des Ablaufs unter Berücksichtigung des Durchflusses aller Produkte in der Dusche ist eine individuelle Bedarfsermittlung erforderlich. Empfehlung: Bodenablauf (Anschlusswert ) = 1 l/sec, Ablaufleistung DN 50

Zuführungsleitung (warm/kalt): 2 x DN 20

Für die optimale Geräteauswahl des Warmwasserspeichers - unter Berücksichtigung weiterer Entnahmestellen und der Frequentierung des BigRain - ist eine individuelle Bedarfsermittlung erforderlich. Verwendungshinweis: Muss mit der Dreiwege-Umstellung 35 104 970-90 0010 installiert werden (Unterputz-Element enthalten) Dreiwege-Umstellung stellt sicher, dass der maximale Durchfluss von 2,5 Gpm nicht überschritten wird durch die gleichzeitige Nutzung von mehreren Strahlarten.

Das Aufputz-Element der Dreiwege-Umstellung muss separat bestellt werden.
