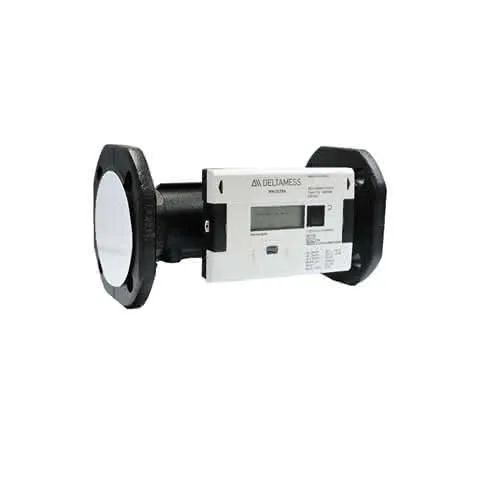

DM Ultraschall-Wärmezähler qp 15,0 DN50 Flansch x 270mm TF 5,2mm f TH

Der DELTAMESS Ultraschall-Wärmezähler mit Flanschanschluß ist zugelassen nach MID Klasse 2 und 3 mit integriertem Rechenwerk und Temperaturfühler ausgestattet. Das Gehäuse aus Messing hat eine Baulänge von 270 mm und kann horizontal und vertikal eingebaut werden. Der Durchflußsensor hat einen Nenndurchfluss qp 15,0 m3/h, eine Nennweite von DN 50, kleinster Durchfluß Qi sind 60,0 Liter pro Stunde (nur bei horizontaler Einbaulage) / 150 Liter pro Stunde, der größte Durchfluß Qs 30,0 m3/h, Überlastwert ist 36,0 m3/h und der Betriebsdruck 25 bar. Der Temperaturbereich als Wärmezähler liegt bei 5°C bis 130°C. Das Rechenwerk aus Kunststoff verfügt über eine Flüssigkristallanzeige ohne Hintergrundbeleuchtung mit 8 Stellen und Sonderzeichen. Die darstellbaren Werte sind in 3 Anzeigenschleifen zusammengefasst und können über die Taste abgerufen werden. Als Standardanzeige ist die kumulierte Wärmemenge seit Inbetriebnahme eingestellt. Es weist die Schutzklasse IP54 auf und die Spannungsversorgung erfolgt über eine A-Zelle 3,6 VDC Batterie (11 Jahre Lebensdauer) beziehungsweise über ein Netzteil 120 VAC oder 24 VAC. Standardschnittstelle ist die optische Schnittstelle nach IEC 870-5, für optionale Module sind 2 Steckplätze vorhanden. Die Module sind einfach nachrüstbar, die Auslesung und Konfiguration kann mit Hilfe der Software IZAR@SET erfolgen, optisch oder per MBus (drahtgebunden). Der Temperaturfühler für die Wärmezähler-Variante ist ein Pt100 Fühler mit einem Durchmesser von 5,2 mm und einer Kabellänge von 2 Metern und umfasst einen absoluten Temperaturmessbereich von 1°C bis 180°C. Ultraschall-Wärmezähler haben den Vorteil, dass sich keinerlei bewegliche Teilchen im Volumenmessteil befinden. Dadurch sind sie weitestgehend unempfindlich gegen Ablagerungen aus dem Heizwasser und können somit fast verschleißfrei und geräuschlos arbeiten. Die Geschwindigkeit des Messmediums wird mit dem Laufzeitdifferenzverfahren bestimmt. Dazu wird ein Ultraschallsignal einmal in Flußrichtung und einmal entgegen dieser eingekoppelt. In Richtung des Volumenstroms wird das Signal beschleunigt, entgegen der Flußrichtung wird es verzögert. Aus der gemessenen Laufzeitdifferenz kann die Fließgeschwindigkeit und daraus wiederum auf das Volumen geschlossen werden. Im Lieferumfang ist zusätzlich Plombiermaterial enthalten. vom Standard abweichenden besonderen Verarbeitungs- und Verwendungshinweise notwendig.
