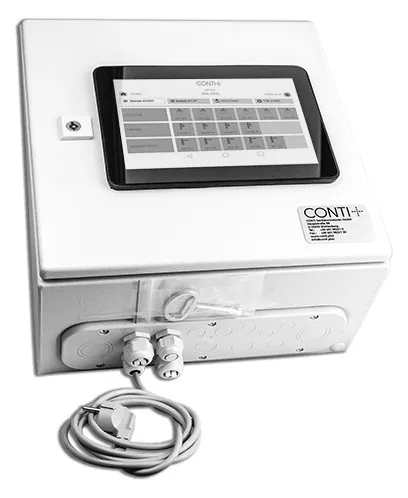

CONTI+ CNX Wassermanagement-System Steuerzentrale CNX 64 mit Touch Display

Steuerzentrale CNX 64 mit Touch-Display

Spannungsversorgung und Steuerung für maximal 64 CNX Armaturen, mit integriertem Touch-Display als zentrale Bedieneinheit, mit integriertem Webserver zur Einbindung, Datenübertragung per LAN und WLAN, anschlussfertig verdrahtet, Anschlussleitung mit Schukostecker, geeignet für Wandmontage. Großzügige variable Leitungstopologie bis zu 350 m in flexibler Linien-, Stern- oder Baumstruktur.

Funktionsübersicht:

• Einbinden, Verwalten, Bedienen, Abfragen, Einstellen und Überwachen der Gesamtanlage, Gruppen- oder Einzelarmaturen
• Exportfunktion von Anlagen- und Statusprotokollen
• Wasserlaufzeit: Einstellmöglichkeit für Normalbetrieb, Hygienespülung und thermische Desinfektion
• Exportfunktion von Anlagen- und Statusprotokollen
• Hygienespülung: Wahl-, Einstell- und Kombinationsmöglichkeit (manuell, benutzungs- und kalenderabhängig)
• thermische Desinfektion: automatische, variable Durchführung gemäß DVGW W 551, Temperaturprotokollierung im PDF-Format mit optionalen Temperaturfühlern
• Reinigungsabschaltung: manuell oder optional über externen Kontakt
• Betriebs- und Störmeldungen mit Speicherung im PDF-Format
• Spannungsversorgungseinheit: Zulassung nach EN 60950-1 / VDE 0805-1, EN 61000-4-2,3,4,5,6,8,11, EN 61000-3-2,-3

Bestehend aus:

• Kunststoffgehäuse mit Tür, RAL 7035
• CNX Controller mit proprietärem robustem BUS-System, LAN-Anschluss sowie WLAN-Antenne, SD-Karte zur lebenslangen Datensicherung, potenzialfreie Eingänge für: Start der thermischen Spülung zur Desinfektion (TD), TD-erfolgreich-Meldung, Sammelfehlermeldung, Eingänge für TD-Abbruch, Deaktivierung Duschbetrieb und Quittierung Sammelfehlermeldung, Ethernet Schnittstelle zur Anbindung an Gebäudeleittechnik
• Touch-Display: mit menügeführter innovativer Bedienoberfläche, integrierter Uhr- und Kalenderfunktion
• Touch-Display-Funktionen: Einbinden, Verwalten, Bedienen, Abfragen, Einstellen und Überwachen der Gesamtanlage, Gruppen- oder Einzelarmaturen lokal oder über Internet/ Webbrowser, mit Benutzeranmeldung, Exportfunktion von Anlagen- und Statusprotokollen

Die elektrische Verdrahtung darf nur von einer Elektrofachkraft gemäß DIN VDE 105-100 durchgeführt werden.
Eingangsspannung: 230 V / 50 Hz
Ausgangsspannung: 26 – 28 V/DC
Stromaufnahme: 2 A
Leistungsaufnahme (max.): 0,1 kW
Kommunikation: Schnittstellen für KNX/EIB, 2 x USB, 1 x Ethernet, Webserver für einen Webclient
Schutzklasse: I
Schutzart: IP65
Abmessungen (BxHxT): 380x380x210 mm
