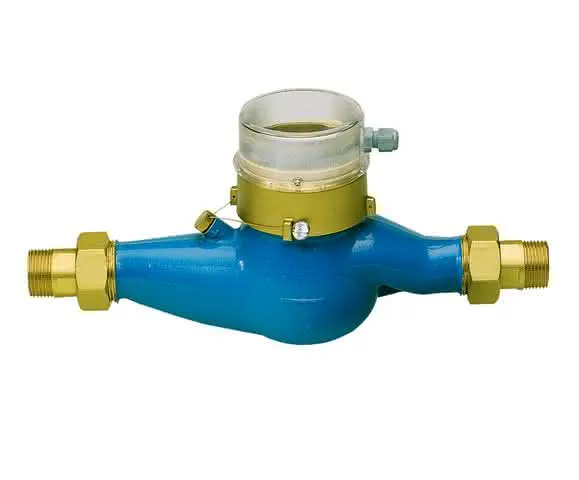

BWT Kontaktwasserzähler Qn 6, 6,0 m3/h DN25, 2 l, f. Dosierpumpen MEDO 6/12

Kontaktwasserzähler Qn 6
Fabrikat BWT
Kontaktwasserzähler als Steuerein-
richtung (externe Frequenzgebung) für
Dosierpumpen MEDO 6/12 zur Wasserdurch-
flussmengenabhängigen Dosierung von
BWT Wirkstoffen und Chemikalienlösungen
in wasserführende Systeme.
Lieferumfang:
Rollenzählwerk, Kontaktgeber mit
Lüsterklemme sowie 3-m-Signalkabel für
Anschluss an Dosierpumpen MEDO II oder
BMD/D (Pumpentyp in Auftrag angeben!)
Mehrstrahl-Flügelradzähler in
Nassläuferausführung.
Anschluss Aussengewinde am Zähler
Gegenflansche, Schrauben und Dichtungen
nicht im Lieferumfang.
Technische Daten:
Kontaktwasserzähler Typ Qn 6
Nennweite DN 25
Nenndruck PN 10
Nenndurchfluss 6 m3/h
Grässter Durchfluss 12 m3/h
Kleinster Durchfluss
(untere Anlaufgrenze) 70 l/h
Zulässige Dauerbelastung 6 m3/h
Impulsabstand 2 l
Baulänge ohne Verschr. 260 mm
Baulänge mit Verschr. 378 mm
Anschluss am Zähler AG R 2?
Anschluss der Verschr. AG R 1 ?
Rohrmitte bis
Zähleroberkante 115 mm
Rohrmitte bis
Zählerunterkante 44 mm
Betriebsgewicht m Verschr 2,8 kg
Betriebsgewicht o Verschr 3,4 kg
Einbaulage waagerecht
Bestell-Nr.: 17874 Verwendungshinweis: Es ist kein Verwendungshinweis notwendig
