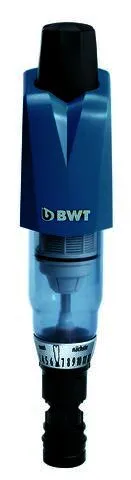

BWT Filter Infinity WP Modul Wärmepumpe Grundkörper 3/4 - 1 1/4

INFINITY WP
Rückspülfilter manuell f. Wärmepumpen
Fabrikat BWT
Die Filter sind z. Integration in Grund-
wasser Wärmepumpensysteme bestimmt.
Ihre Anwendung ist ausschliesslich die
Filtration des Grundwassers aus dem
Förderbrunnen. Sie schützen d. Wasser-
leitungen und die daran angeschlossenen
wasserführenden Systemteile vor Funkti-
onsstörungen und Korrosionsschäden
durch Fremdpartikel wie Rostteilchen,
Späne, Sand, Hanf etc., max. 0,2 mm.
Lieferumfang:
Infinity WP mit Anschlussmöglichkeit an
das HydroModul-System oder an separates
Anschlussmodul (nicht im Lieferumfang
enthalten), bestehend aus:
Abdeckhaube (Kopfteil aus Messing)
- Drehgriff
- Kurbelstift
- Klarsichtzylinder
- Filterelement
- Datumsring
- Abwasseranschluss (HT-Anschluss bzw.
Schlauchtülle)
- Sicherheits-Absperrhahn
- Abdeckblende
erforderliches Zubehör: Anschlussmodul
DN 20 Best.-Nr. 30012
DN 25 Best.-Nr. 30014
DN 32 Best.-Nr. 30020
Technische Daten:
Nenndruck PN 16 bar
Betriebsdruck min / max. 2/16 bar
Ausgangsdruck nach
Druckminderer max. 2 - 6 bar
Untere/obere Durchlassweite 300/500 my
Wasser /Umgebungstemp. max. 30/40 Grad C
Gesamthöhe 550 mm
Mindestmass
Rohrmitte bis Boden 670 mm
Durchflussleistungen bei
dp 0,2 bar
DN 20 , 3,5 m3/h
DN 25 , 4,0 m3/h
DN 32 , 5,5 m3/h
dp 0,5 bar
DN 20 , 6,0 m3/h
DN 25 , 6,5 m3/h
DN 32 , 9,0 m3/h
Bestell-Nr: 10458 Verwendungshinweis: Es ist kein Verwendungshinweis notwendig
