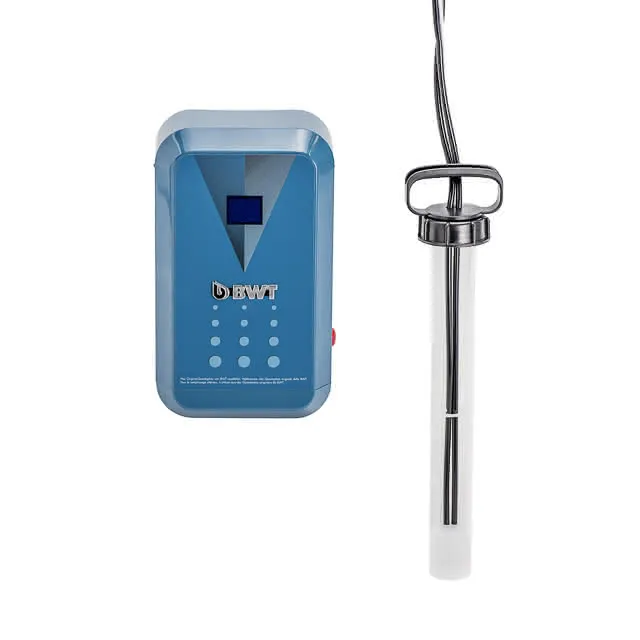

BWT Dosiergerät Optidos T 10/20 Modul für AQA smart/AQA basic

BWT Dosiergerät Modul Optidos T 10/20
DVGW- geprüft (NW-9111AQ2033)
Fabrikat BWT
zum Anschluss an das HydroModul-System
oder an ein Anschluss-Modul.
zur Dosierung von Mineralstoff-
Kombinationen (Dosierwirkstoffen)
Mineralstoff F entsprechend dem DVGW-
Arbeitsblatt W 504 und und zur Dosierung
von Wirkstoff Mineralstoff Cu 2.
Zum Schutz vor Kalk/Korrosion.
Dosierung wasserdurchflussmengen-
abhängig aus dem 20-l-Behälter.
Kompaktgerät mit Mehrstrahl-Flügelrad-
wasserzähler und Impfstelle.
Dosiereinheit mit Antriebsmotor und
Steuerelektronik (Modulbauweise), LEDs
für Betrieb/Dosierfrequenz und
Behälterwechsel/Störung. Schutz gegen
Trockenlauf und Überdosierung mit opt./
akust. Signalgebung. Dosiermenge ver-
stellbar.
Anschluss mit dem Anschlussmodul Gr.1
(DN 25 oder DN 32) in waagerecht und
senkrecht verlaufende Rohrleitungen.
Technische Daten:
Optidos Modul Typ T 10/20
Anschlussnennweite DN 25-32
Arbeitsbereich 0,03-5,0 m3/h
Dauerdurchfluss
vom Maximaldurchfluss 50 %
Druckverlust
bei max. Durchfluss: 0,8 bar
Nenndruck (PN) 10,0 bar
Dosierabstand 0,53 l
Dosiermenge (werkseitig) 100 cm3/m3
Temperatur
Wasser/Umgebung max. 30/40 Grad C
Netzanschluss 230/50 V/Hz
Anschlussleistung 12V/0,007 kW
Schutzart IP 41
Spannungsspitzen max. 1 kV
Gerätehöhe 240 mm
Abstand Rohrmitte bis
Gerätefront 317 mm
Zulässige Einbauhöhe
(Ansaughöhe) max. 1500 mm
Betriebsgewicht ca. 28 kg
Bestell-Nr.: 70001 Verwendungshinweis: Es ist kein Verwendungshinweis notwendig
