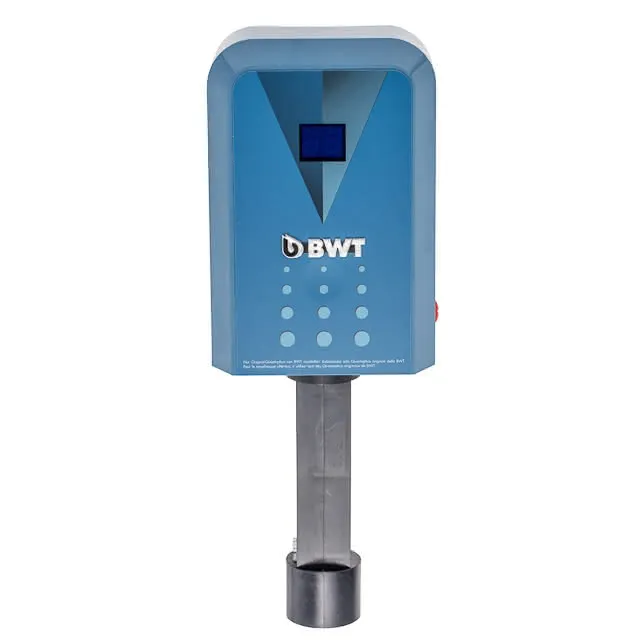

BWT Dosiergerät Optidos F 3 Modul für AQA smart/AQA basic

BWT Dosiergerät Modul Optidos F 3
DVGW- geprüft (NW-9111AQ2032)
Fabrikat BWT
zum Anschluss an das HydroModul-System
oder an ein Anschluss-Modul.
zur Dosierung von Mineralstoff-
Kombinationen (Dosierwirkstoffen)
MIneralstoff F entsprechend dem DVGW-
Arbeitsblatt W 504. Zum Schutz vor
Kalk/Korrosion.
Dosierung wasserdurchflussmengen-
abhängig aus dem 3-l-Behälter.
Kompaktgerät mit Mehrstrahl-Flügelrad-
wasserzähler und Impfstelle.
Dosiereinheit mit Antriebsmotor und
Steuerelektronik (Modulbauweise), LEDs
für Betrieb/Dosierfrequenz und
Behälterwechsel/Störung. Schutz gegen
Trockenlauf und Überdosierung mit opt./
akust. Signalgebung. Dosiermenge ver-
stellbar.
Anschluss mit dem Anschlussmodul Gr.1
(DN 20 oder DN 25) in waagerecht und
senkrecht verlaufende Rohrleitungen.
Technische Daten:
Optidos Modul Typ E3
Anschlussnennweite (3/4-1)DN 20-25
Arbeitsbereich 0,03-3,5 m3/h
Dauerdurchfluss:
vom Maximaldurchfluss 50 %
Druckverlust
bei max. Durchfluss: 0,8 bar
Nenndruck (PN) 10,0 bar
Dosierabstand 0,53 l
Dosiermenge (werkseitig) 100 cm3/m3
Temperatur
Wasser/Umgebung max. 30/40 Grad C
Netzanschluss 230/50 V/Hz
Anschlussleistung 12V/0,007 kW
Schutzart IP 41
Zul. Spannungsspitzen max.1 kV
Länge 150 mm
Breite 300 mm
Höhe 400 mm
Abstand Rohrmitte bis
Gerätefront 317 mm
Mindest-Einbauhöhe für
Wirkstoffbehälter-Wechsel 560 mm
Betriebsgewicht ca. 8 kg
Bestell-Nr.: 70000 Verwendungshinweis: Es ist kein Verwendungshinweis notwendig
