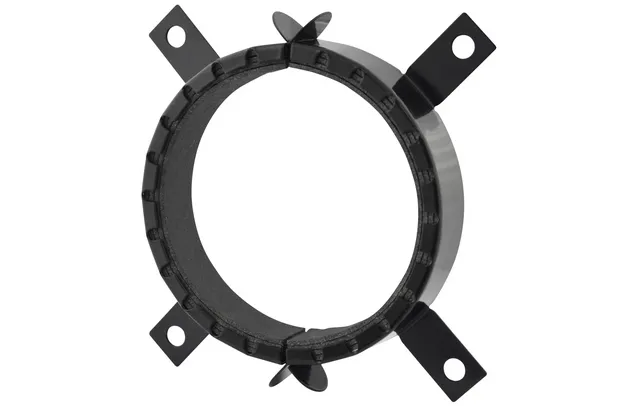

BIS Brandschutz-Manschette Pacifyre AWM III, 140mm

Brandschutzmanschette Pacifyre AWM III
zur Abschottung brennbarer Rohre in R90-
Qualität nach DIN 4102-11 bzw. EI 120
gemäß EN 13501 an Wänden (Massivwände
und leichte Trennwände) und Decken mit
Brandschutzanforderungen nach MBO bzw.
MLAR/LAR/RbALei.
Eigenschaften:
- Muffenabschottung bei gerader Durch-
führung bis Rohraußendurchmesser
110 mm
- sehr geringe Aufbauhöhe
- für den Einbau in Feuchträumen
geeignet
- durch niedrige Manschettenhöhe ist der
Einbau von Bögen direkt unterhalb der
Decke möglich
- auf beiden Seiten der Wand bzw. an der
Unterseite der Decke zu montieren
- Schrägdurchführungen möglich
- Einbau ohne zusätzliche Befestigungen
möglich, durch Umbiegen und Ein-
schieben der Laschen in den frischen
Beton bzw. Mörtel
- kostengünstige Variante der Pacifyre
AWM II für Standardeinbausituationen
- Manschette darf bei schwierigen
Einbausituationen bis zu drei
Abmessungen größer gewählt werden
- leichte und schnelle Montage aufgrund
der mehrteiligen Manschette
- Schrägdurchführungen möglich (max. bis
Manschettengröße 160mm)
- Nullabstand zwischen gleichen
Manschetten möglich
- getestet nach EN 1366-3
- Europäischer Nachweis: ETA-13/0906
Fabrikat: Walraven GmbH
E-Mail: [email protected]
Typ: Brandschutzmanschette
Pacifyre AWM III

wie im Langtext in vollem Wortlaut
beschrieben, jedoch
Ausführung
für Rohrdurchmesser 140 mm
Manschette Innendurchmesser 144 /
Außendurchmesser 168 mm
Produktdetails
(http://www.walraven.com/DE/katalog/deep
link/?search=2135140140) Verwendungshinweis: Bitte beachten Sie die Montageanleitung
