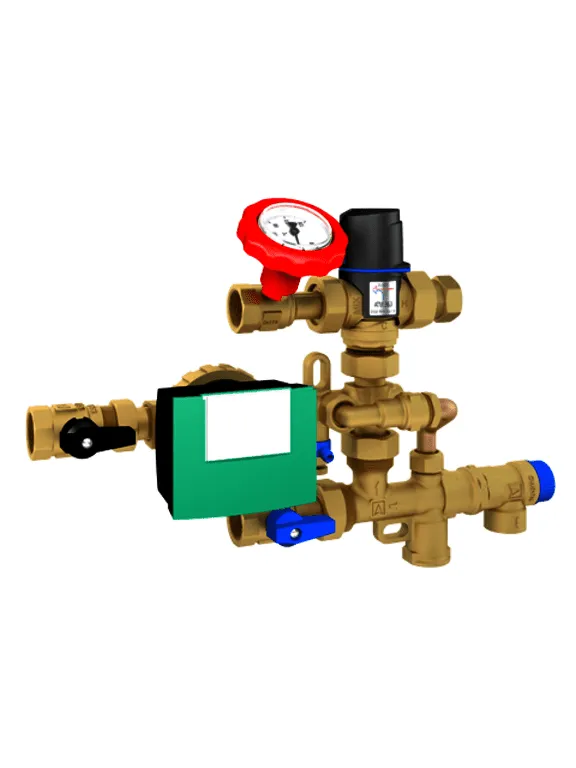

Afriso Warmwasserzirkulationssystem WZS 100

AFRISO Warmwasserzirkulationssystem
WZS 100
Zirkulationssystem zur fachgerechten
Erstellung einer Brauchwasser-
Zirkulationsanbindung an einem
Energiespeiche (Warmwasserspeicher/
Schichtenspeicher), welcher
kontinuierlich oder zeitweise mit
höheren Temperaturen als 60 C betrieben
wird. Auch geeignet für
Hygieneschichtenspeicher und bivalente
Brauchwasserspeicher. Kompaktes, fest
vormontiertes und auf Dichtheit
geprüftes Warmwasserzirkulationssystem
in formschlüssiger Isolation, bestehend
aus thermischem Mischventil mit
integriertem Verbrühungsschutz,
Zirkulationspumpe und allen
erforderlichen Funktionsbauteilen wie
Absperrventilen, variabler
Sicherheitsgruppe, Rückflussverhinderern
sowie Verbindungsteilen nach DIN 1988.
Technische Daten
Systemanschlüsse: G3/4 IG
Anschluss
Lanze / Bypass: G1/2 IG
Temperatur-
einsatzbereich
Medium: Max. 95 C
Mischtemperatur: 35/60 C
Anlagendruck: Max. 10 bar
Kvs-Wert: 1,6 m3/h
Sicherheitsventil
Öffnungsdruck: 6 bar
Isolation: Polypropylen EPP
Maße
B x H x T: 320 x 300 x 146 mm
Zirkulationspumpe: Wilo-Star-Z NOVA
Schutzart: IP 42
Versorgungs-
spannung: AC 230 V, 50 Hz
Leistungsaufnahme: 2 - 4,5 W
Fabrikat: AFRISO
Typ: WZS 100
Artikel-Nr.: 68405 Verwendungshinweis: Siehe Betriebs- oder Montageanleitung.
