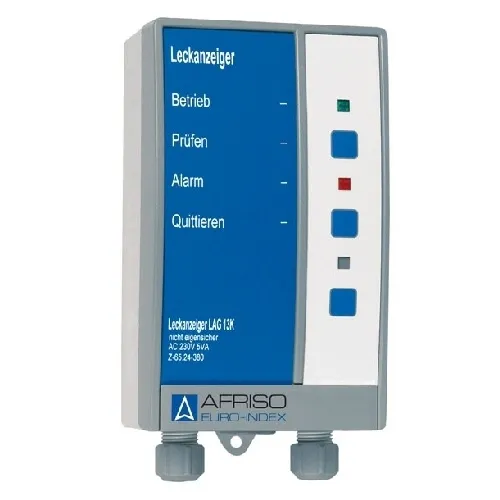

Afriso Signalteil für Leckanzeigegerät LAG-13 K

Nicht eigensicheres Leckanzeigegerät der Klasse II (EN 13160-1). Bestehend aus Signalteil, Leckanzeigeflüssigkeitsbehälter (LAG-Behälter weiß) und Sonde. Signalteil mit Betriebs- und Alarmanzeigen, optischem/akustischem Alarm, Prüftaster und erhöhtem Störschutz. Der akustische Alarm kann mit der Quittiertaste beendet werden.

Mittels Montagerahmen für Schalttafeleinbau geeignet, für raue Einsatzbedingungen ist ein Dichtungsset (IP 54) erhältlich. Der LAG-Behälter ist Kontrollbehälter und gleichzeitig Ausdehnungsgefäß. Bei oberirdischen Behältern darf das Verhältnis Nutzinhalt zu Gesamt menge der Leckanzeigefl üssigkeit max. ein Verhältnis von 1:35 betragen.

Bei höherem Verhältnis ist ein Zusatzbehälter zu verwenden. Ausführung LAG-13 KR mit potenzialfreiem Relaiskontakt zum Anschluss zu sätzl icher Warneinrichtungen (z. B. Hupen, Ereignismeldesystem EMS oder Zusatzalarmgerät ZAG 01).

Temperatureinsatzbereich

• Umgebung: -5/+55 °C
• Lagerung: -10/+60 °C

Versorgungsspannung

• AC 230 V

Signalteil

• Wandaufbaugehäuse aus schlagfestem
• Kunststoff (ABS)
• B x H x T: 100 x 188 x 65 mm
• Schutzart: IP 40 (EN 60529)

Schaltausgänge (LAG 13 KR)

• Relaisausgänge: 1 potenzialfreier Schließer
• Kontaktbelastung: AC 250 V, 2A

Behälter

• Kunststoff, weiß
• B x H x T: 300 x 380 x 150 mm
• Nutzinhalt / Gesamtinhalt: 4,5 l / 9,7 l
• Abgang: G¾
• Schutzart: IP20 (EN 60529

Allgemeine bauaufsichtliche Zulassung

• Z-65.24-380

Bild: Afriso
