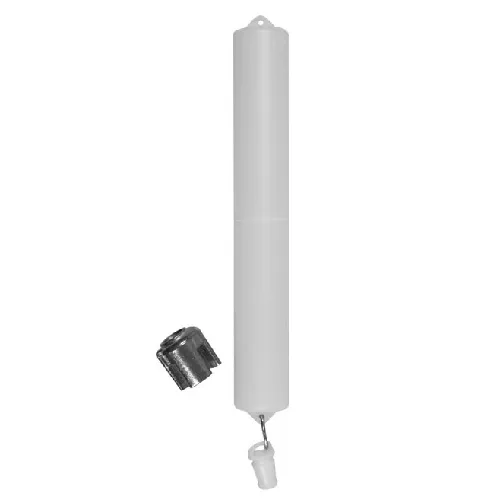

Afriso Schwimmer-Set-Umrüstsatz für Tankanlagen

Kombinationsarmatur aus Kunststoff als Entnahmeeinrichtung mit Messleitung und TÜV-geprüftem Isoliertrennstück zum Einschrauben in den Tank. Anschluss Saugleitung und Rücklauf über G3/8Edelstahlgewindebuchsen. Universelle Klemmringverschraubungen für Rohre mit 8 und 10 mm Außendurchmesser. Das integrierte Rückschlagventil mit elastischem Ventilsitz verhindert ein Abreißen der Ölsäule in der Saugleitung während der Brennerstillstandszeit. Schnellschlussventil mit Kipphebel für Fernabstellung im Notfall. Druck- und vakuumdicht bis 1 bar.

Euroflex 3 mit Schwimmer und Spezialverschraubung G1 für die Ölentnahme im sauberen Bereich. Messleitungsanschluss für Schlauch oder Rohr mit 6 mm Außendurchmesser. Saugschlauchlänge 2,15 m oder 3,15 m mit zusätzlichem Schwimmkörper am Saugschlauchende.

Euroflex 312 (GWG 12K/1C), Kombination aus Grenzwertgeber und Entnahmeeinrichtung. Mit Messleitungsanschluss für Schlauch oder Rohr mit 6 mm Außendurchmesser. Für Batterietanks nach DIN 6620 und standortgefertigte Behälter nach DIN 6625. Immer dann sinnvoll, wenn am Tank eine Anschlussmuffe fehlt. Anschluss G1½.

Anschluss:

• Tank: G1 Außengewinde
• (Euroflex 312: G1½ Außengewinde)
• Saug-/Rücklaufleitung: G3/8 Innengewinde
• Messleitung: 6 mm

Länge:

• Saugschlauch: 2,15 m oder 3,15 m
• Messschlauch: 2,15 m oder 3,15 m

Prüfdruck:

• Max. 6 bar

Durchfluss:

• Max. 150 l/h

Material:

• Einschraubkörper: Kunststoff (POM), blau
• Saugschlauch: NBR
• Fußteil: Zamak (ZnAl4Cu1)

Zulassungen:

• Bauartzulassung 01/BAM/3.10/1/1/85
• TÜV-Bericht Nr. S218 2005 Z1

Bild: Afriso
