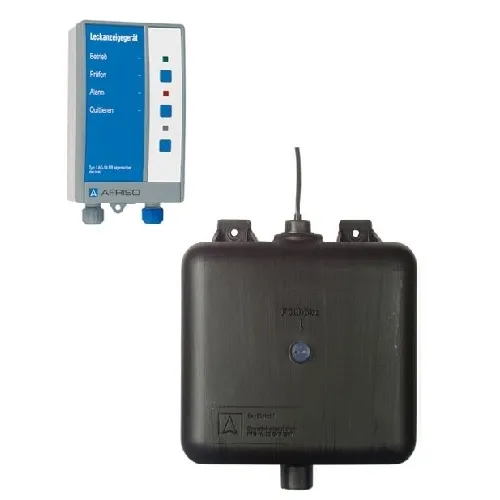

Afriso Leckanzeigegerät LAG-14 ER

Leckanzeigegerät der Klasse II (EN 13160-1) mit eigensicherem Sondenstromkreis. Bestehend aus Signalteil, Leckanzeigeflüssigkeitsbehälter (LAG-Behälter schwarz) und Sonde. Signalteil mit Betriebs- und Alarmanzeigen, optischem/akustischem Alarm, Prüftaster und erhöhtem Störschutz. Der akustische Alarm kann mit der Quittiertaste beendet werden.

Über den potenzialfreien Relaiskontakt können im Alarmfall zusätzliche externe Signalgeber (z. B. Hupen) oder andere Zusatzgeräte wie z. B. Ereignismeldesystem EMS geschaltet werden. Mittels Montagerahmen für Schalttafeleinbau geeignet, für raue Einsatzbedingungen ist ein Dichtungsset (IP 54) erhältlich. Der LAG-Behälter ist Kontrollbehälter und gleichzeitig Ausdehnungsgefäß.

Bei oberirdischen Behältern darf das Verhältnis Nutzinhalt zu Gesamtmenge der Leckanzeigeflüssigkeit max. Verhältnis 1:35 betragen. Bei höherem Verhältnis ist ein Zusatzbehälter zu verwenden.

Temperatureinsatzbereich:

• Umgebung: -5/+50 °C
• Lagerung: -10/+60 °C

Versorgungsspannug:

• AC 230 V

Signalteil:

• B x H x T: 100 x 188 x 65 mm
• Schutzart: IP 30 (EN 60529)

Schaltausgänge:

• Relaisausgänge: 1 potenzialfreier Schließer
• Kontaktbelastung: AC 250 V, 2A

Behälter:

• Antistatischer Kunststoff, schwarz
• B x H x T: 300 x 380 x 150 mm
• Nutzinhalt / Gesamtinhalt: 4,5 l / 9 l
• Abgang: G¾"
• Schutzart: IP 20 (EN 60529)

Allgemeine bauaufsichtliche Zulassung:

• Z-65.24-1

ATEX-Zulassung:

• TPS 03 ATEX 15639 6
• Ex II (1) G [Ex ia] IIC bzw. [Ex ia] IIB

Bild: Afriso
