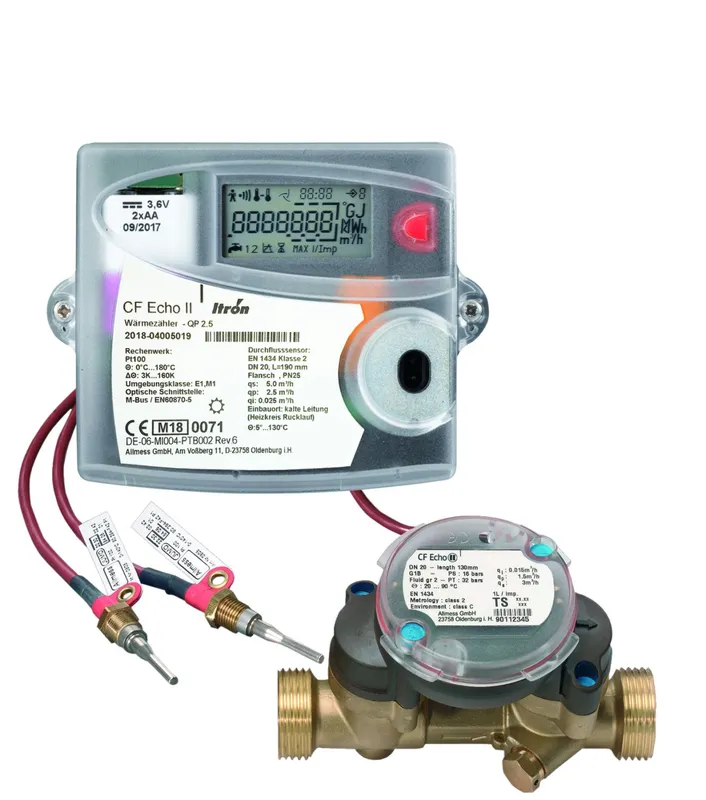

AM Haus- und Gewerbewärmezähler Kompakt CF-E II Qp0,6-D TDF27 DN20 1"X130

Liefereinheit 2
Ultraschall-Kompaktwärmezähler für
Direktmessung
Best.-Nr. 610171000065
Lieferumfang:
Bestehend aus abnehmbarem
Mikroprozessor Rechenwerk mit fest
angeschlossenem Durchflusssensor und
Temperaturfühlern
Qp: 0,6 m3/h
DN: 20 mm
Länge: 130 mm
Gewinde: G 1 B
- LC-Anzeige mit 3 Anzeigeebenen
- Maximalwertspeicherung für
Durchfluss, Leistung und
Vorlauftemperatur
- Echtzeituhr
- rechtzeitige Vorwarnmeldung bei
ansteigender Verschmutzung
- Rechenwerksdaten:
Temperaturbereich: 0 - 180 Grad C
Temperaturdifferenz: 3 - 160 K
Sicherere Messwerterfassung ab 0,1 K
Datensicherung: EEPROM
Anzeige: 7-stellig
Einheit: MWh (optional GJ, KWh)
Optische Schnittstelle: ZVEI (M-BUS
Protokoll)
Umgebungstemperatur: max. 55Grad C
Schutzklasse: IP 65
Umgebungsklasse C (industrielle
Umgebung)
Durchfluss-Sensor
Am Rechenwerk fest angeschlossener
Ultraschall-Durchflusssensor:
Laufzeitdifferenzmessung mit direkter
Messung der Schallgeschwindigkeit
- Metrologische Klasse 2 nach EN 1434
- Messbereich besser als Klasse C
- Integrierte Messstelle für
Temperaturfühler DN 15 - 20
- Einbaulage horizontal oder vertikal
Optionen für CF-Echo II:
- Optionskarte M-BUS und Eingänge für 2
externe Wasserzähler (mit
Impulsausgang)
- Optionskarte M-BUS und Fernanzeige
(potentialfreie Kontakte für Energie
und Volumen)
- Netzteil
- Batteriepack
Zuzüglich Beglaubigungsgebühren für
Wärmezähler Verwendungshinweise
