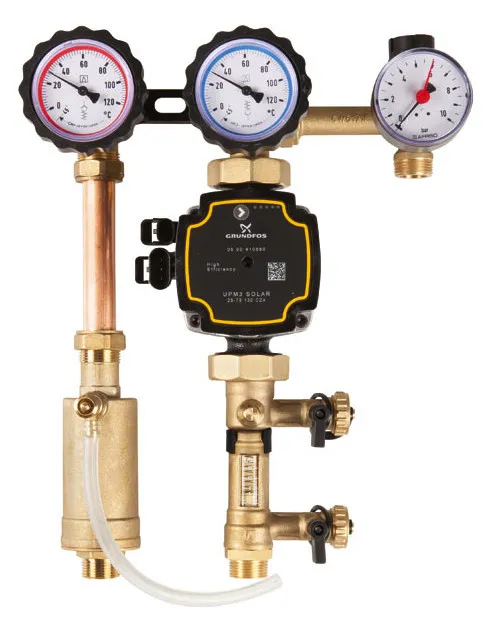

AFRISO Solarpumpengruppe PrimoSol 130-4 2-12 l/min

AFRISO Solarpumpengruppe PrimoSol 130-4
Solarpumpengruppe zur Verbindung von
Kollektor und Speicher in eigensicheren,
geschlossenen thermischen Solaranlagen.
PrimoSol 130 wälzt
Wärmeträgerflüssigkeiten wie z. B.
Wasser-Glykol-Gemische im Gesamtsystem
um. Komplette, fest vormontierte und auf
Dichtheit geprüfte Solarpumpengruppe
mit allen erforderlichen Sicherheits-
und Funktionsbauteilen, formschlüssige
Wärmedämmung inklusive.
Der Pumpenstrang (Rücklauf/kalt) besteht
aus:
- Umwälzpumpe
- Durchflussmesser mit Kugelhahn zur
Absperrung pumpenseitig mit Flansch
und Überwurfmutter G1 1/2.
Messbereich: 2-12 l/min.
Mit integrierter Befüll- und
Spüleinrichtung, Systemanschluss:
G3/4 Außengewinde.
- Kombihahn mit Systemanschluss
G3/4 Außengewinde, pumpenseitig mit
Flansch und Überwurfmutter G1 1/2.
Mit integrierter aufstellbarer
Schwerkraftbremse und Thermometer im
Handrad (blaue Kennung,
Anzeigebereich 0/120 C).
- Sicherheitsgruppe mit Anschluss für
Ausdehnungsgefäß.
Mit Solarsicherheitsventil 6 bar,
Ausgang Rp3/4 Innengewinde,
Manometer d: 63 mm, 0/10 bar,
Montageventil.
Der Vorlaufstrang besteht aus:
- Kombihahn mit aufstellbarer
Schwerkraftbremse und Thermometer im
Handgriff (rote Kennung,
Anzeigebereich 0/120 C) mit
Systemanschluss G3/4
- Entlüftertopf zur Entgasung des
Wärmeträgermediums mit Systemanschluss
G3/4. Transparenter Schlauch 200 mm
als Entlüftungshilfe.
Die Wärmedämmung dient gleichzeitig als
sichere Transportverpackung. Das
Sicherheitsventil der Sicherheitsgruppe
entspricht der Druckgeräte Richtlinie
2014/68/EU.
Lieferumfang
PrimoSol komplett montiert mit
Umwälzpumpe und Montagezubehör.
Technische Daten
Achsabstand: 100 mm
Systemanschlüsse: G3/4 Außengewinde
Temperatur-
einsatzbereich
Umgebung: Tmax = 40 C
Medium: Tmax = 120 C,
kurzzeitig: Tmax = 160 C
Anlagendruck: Max. 6 bar
Durchflussmesser: 2-12 l/min
Wärmedämmung: Polypropylen EPP
Umwälzpumpe: Grundfos UPM 3 Solar
25-75
Baulänge: 130 mm
Schutzart: IP42
Versorgungs-
spannung: AC 230 V, 50 Hz
Leistungsaufnahme/
Förderhöhe: 19 W/4,5 m
28 W/5,5 m
35 W/6,5 m
45 W/7,5 m
Fabrikat: AFRISO
Typ: PrimoSol 130-4
2-12 l/min
Artikel-Nr.: 77889 Verwendungshinweis: Siehe Betriebs- oder Montageanleitung.
