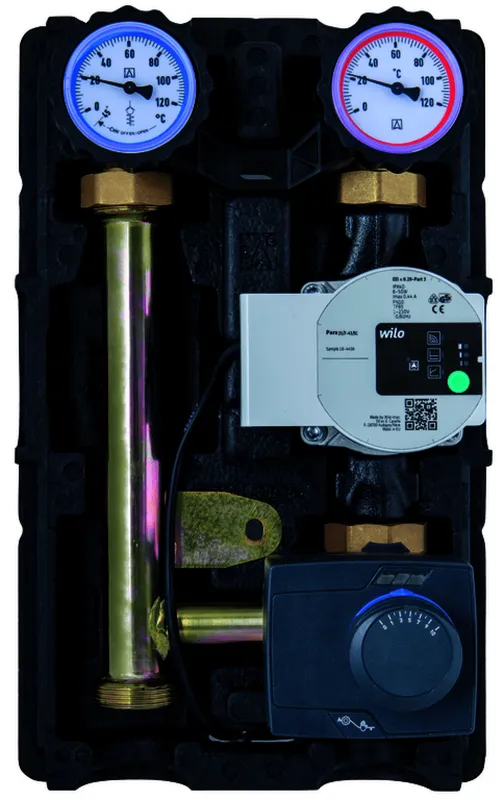

AFRISO Heizungspumpengruppe PrimoTherm K 180-2 DN25 WP 3-WM-SM Vario

AFRISO Heizungspumpengruppe PrimoTherm
K 180-2 DN25 WP 3-WM-SM Vario
zur Verwendung in gemischten
Heizkreisen. Mit dem 3-Wege-Mischer
und dem Stellmotor kann die
Vorlauftemperatur durch Beimischung
des Rücklaufes auf eine gewünschte
Temperatur geregelt werden. Die
Mischer-Ausführung mit einstellbarem
Kvs-Wert bietet maximale Flexibilität
bei der Anpassung an die jeweilige
Regelanforderung der Anlage. Der
Kvs-Wert kann selbst im Nachhinein
unter Druck angepasst werden.
Kompakte, fest vormontierte und auf
Dichtheit geprüfte
Heizungspumpengruppe mit allen
erforderlichen Funktionsbauteilen,
formschlüssige ENEV-konforme
Wärmedämmung und Wandbefestigung.
Aufkleber mit Piktogrammen
erleichtern die Kennzeichnung.
Der Vorlaufstrang besteht aus:
- Umwälzpumpe
- Kombihahn mit Thermometer im
Handrad (rote Kennung,
Anzeigebereich 0/120 C)
- 3-Wege-Mischventil mit
ProClick-Adaptersystem,
ARV 325 KVS Vario mit einstellbarem
Kvs-Wert
- Wartungsfreier, lautloser Stellmotor
ARM 343 (6 Nm, 120 s, AC 230 V)
mit 0/90 Grad Drehwinkel,
Drehrichtungsanzeige, Umschalttaste
'Hand-/Automatikbetrieb' und
ProClick-Adaptersystem
- Systemanschluss G1 1/2 AG (Kessel),
G1 IG (Heizkreis)
Der Rücklaufstrang besteht aus:
- Kombihahn mit Schwerkraftbremse,
Thermometer im Handgriff
(blaue Kennung, Anzeigebereich 0/120 C)
- Längenausgleichsrohr als T-Stück zur
Mischeranbindung mit Verschraubung
für Systemanschluss
- Systemanschluss G1 1/2 AG (Kessel),
G1 IG (Heizkreis)
Technische Daten
Achsabstand: 125 mm
Systemanschlüsse
Kessel: G 1 1/2 AG
Heizkreis: G 1 IG
Temperatur-
einsatzbereich
Medium: Tmax = 95 C,
kurzzeitig 120 C
Anlagendruck: Max. 10 bar
Nenngröße: DN25
Kvs-Wert: Verstellbar,
2,5 - 4 - 5 - 6 -
8 - 12 m3/h
Wärmedämmung: Polypropylen EPP
Maße
B x H x T: 248 x 400 x 155 mm
Umwälzpumpe
Typ: Wilo
Para RS 25-180/6
Baulänge: 180 mm
Schutzart: IP 44
Versorgungs-
spannung: AC 230 V, 50 Hz
Energieeffizienz-
klasse: A
Max. Fördermenge: 3,2 m3
Max. Förderhöhe: 6,7 m
Leistungsaufnahme: 3-43 W
Fabrikat: AFRISO
Typ: PrimoTherm
K 180-2 DN25 WP
3-WM-SM Vario
Artikel-Nr.: 77816 Verwendungshinweis: Siehe Betriebs- oder Montageanleitung.
