AFRISO Flüssigkeitsmelder AFA 11 BAS mit Brenner-Anschluss-Set

AFRISO Flüssigkeitsmelder AFA 11
zur optischen und akustischen Meldung
von Flüssigkeitsansammlungen unter
dem Brenner einer Heizölanlage und
Abschaltung des Brenners im Alarmfall.
Geeignet für die Medien Heizöl,
Dieselkraftstoff, paraffinische
Brennstoffe (GTL), AdBlue
Harnstofflösung oder dünnflüssige
Schmieröle, Motoren-, Getriebe- oder
Hydrauliköle, Pflanzenöle, hydrierte
Pflanzenöle (HVO), Transformatorenöle,
Wasser und andere Flüssigkeiten. Einsatz
als Leckanzeigesystem der Klasse III
nach EN 13160-1/-4 sowie als
Sicherheitseinrichtung nach Arbeitsblatt
DWA-A 791 und nach Arbeitsblatt
DWA-A 779.

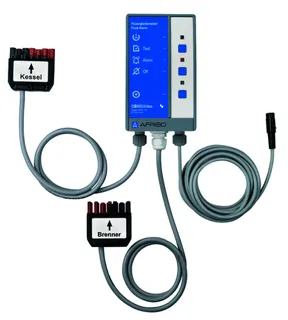

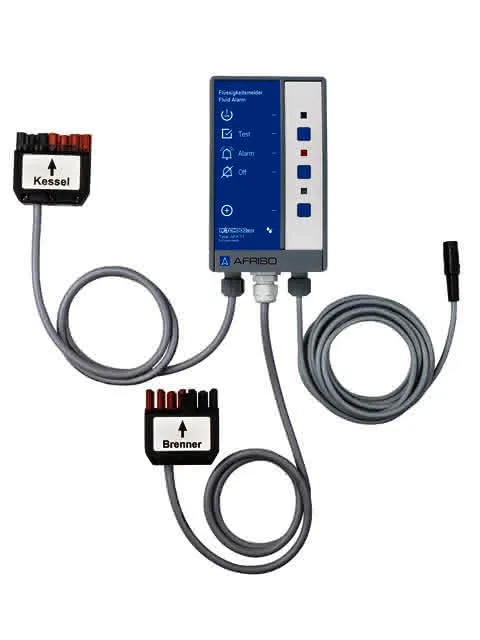

Besteht aus einem Signalteil mit
optischem/akustischem Alarm,
Prüf-/Quittiertaste und
optoelektronischer Sonde mit 10 m
Anschlusskabel. Kabel und Stecker zur
Verbindung mit Brenner und Kessel sind
einbaufertig verdrahtet.
Lieferumfang:
Signalteil, 1 angeschlossene
optoelektronische Sonde, je ein
angeschlossener Stecker für Brenner-
und Kesselanschluss
Technische Daten
Temperatur-
einsatzbereich
Umgebung: -10/+60 C
Sonde
L x d: 33 x 10 mm
Kabellänge: 10 m
Anschlussstecker
Brenner: 7-polig, weiblich
mit 3 m Kabel
Kessel: 7-polig, männlich
mit 3 m Kabel
Versorgungs-
spannung: AC 230 V
Nennleistung: 2,5 VA
Alarmton: Min. 70 dB (A)
Gehäuse: Wandaufbaugehäuse
aus schlagfestem
Kunststoff (ABS)
B x H x T: 100 x 188 x 65 mm
Schutzart: IP 30 (EN 60529)
Verwendbarkeits-
nachweis: DIBt: Z-65.40-214
Fabrikat: AFRISO
Typ: AFA 11 BAS 230V
Artikel-Nr.: 40891 Verwendungshinweis: Siehe Betriebs- oder Montageanleitung.
