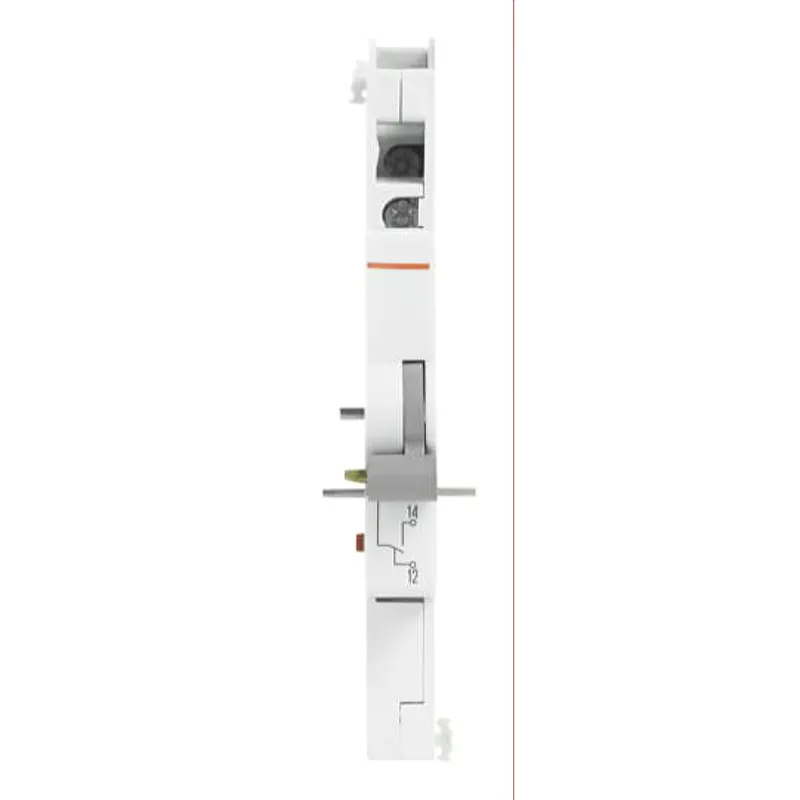

AEG Hilfskontakt CA UN H CA Unibis Seitlich 1W H-Kontakt

Hilfsschalter der AEG Line: Der Hilfsschalter UnibisTM hat eine doppelte Funktion: 1. Standardfunktion als Schaltstellungskontrolle, für den er entwickelt worden ist. 2. Interface Funktion, der den Gebrauch von Zubehör in Kombination mit der Unibis? Reihe erlaubt. Beispiel: ein CA UN 672972 Hilfskontakt werde montiert bei der Kombination von einem Unterspannungsauslöser Tele U mit einem LS-Schalter Unibis?. Verwendung: Hilfsschalter sind Geräte für die Schaltstellungskontrolle zum Anbau an Schutzschalter. Hilfsschalter CA H: Meldet den Status des Schutzorgans, EIN/AUS. Fehlersignal- oder Hilfsschalter CA S/H: Het toestel kan als hulpcontact of als signaalcontact ingesteld worden (functie S). Der Schalter kann als Hilfsschalter (H) oder Fehlersignalschalter (S) definiert werden. Vor der Installation kann die Funktion vom Monteur eingestellt werden. Bei der Einstellung als Fehlersignalschalter wird bei LS-Schaltern im Fall von überlast oder Kurzschluss geschaltet, bei FI-Schutzschaltern wird im Fall eines Fehlerstromes geschaltet. Das Gerät hat frontseitig einen Testknopf um den Kontaktwechsel zu überprüfen. Für die Funktion S gibt es frontseitig eine Reset-Taste, sowie eine Schaltstellungsanzeige. Eigenschaften: Gleichermaßen verwendbar für modulare Schutzorgane LS und FI bis 63A. Bei LS und modularen Schaltern beidseitig montierbar. Erlauben das Durchführen von Sammelschienen durch Positionierung des Trägerbausteins. Varianten mit goldplattierten Kontakten für die Verwendungen bei geringen Strömen oder geringen Spannungen. Links und rechts bis zu jeweils 4 Hilfsschalter anreihbar.
