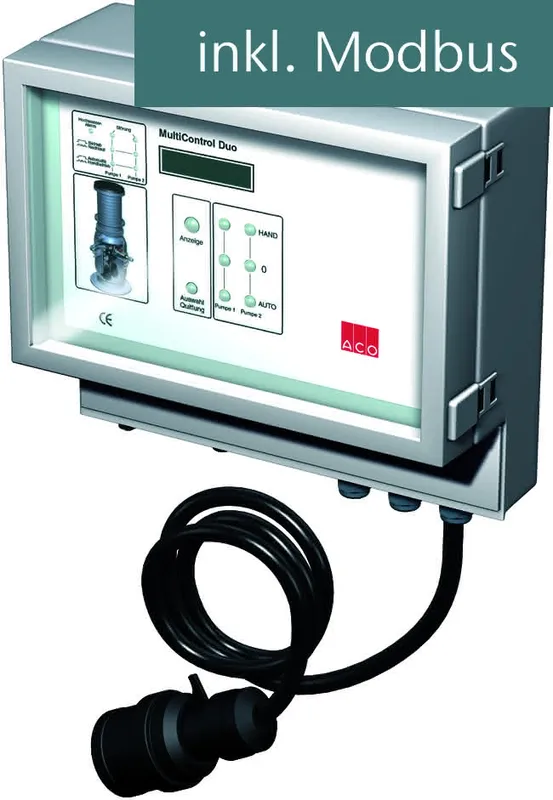

ACO MultiControl Professional Duo mit Modbus RTU

Schaltgerät ACO MultiControl Professional Duo
mit ModBus RTU-Schnittstelle

für Pumpen bis 5,5 kW

Die Pumpensteuerung Multi Control Professional Duo wird zur
Niveauregulierung von Flüssigkeitsständen eingesetzt.
Der Füllstand wird wahlweise über Staudruck, Lufteinperlung,
externen Sensor (4-20mA) oder Schwimmerschalter ermittelt.
Das Motorschütz steuert direkt zwei Pumpen bis max. 5,5 kW
Leistung an.
Weiterhin stehen 5 Relaiskontakte zur Ausgabe von
Störmeldungen zur Verfügung.

Alle Werte können auf dem großen LCD-Display abgefragt
werden.

-LCD Klartext Anzeige
-Hand -0 -Auto Funktion
-Quittierungstaster
-Zwangseinschaltung der Pumpe
-netzunabhängiger Alarm und Akku (85dBA, 5-6h)
-Betriebsstundenzähler
-hohe Störfestigkeit
-ATEX Mode
-Pumpenabschaltung über Ausschaltpunkt u. Nachlauf
-elektronische Überwachung des Motorstroms
-variabler Staffelanlauf (Einschaltverzögerung)
-Sammelstörmeldung potentialfrei u. potential gebunden
-Hochwasseralarm potentialfrei
-Sammelstörmeldung 230V/AC
-Speicher Anzahl Pumpenstarts
-integriertes Amperemeter
-thermische u. elektrische Überwachung der Pumpe
-Service Mode
-Messbereich der externen 4-20 mA Niveausonde über das Menü
im Bereich von 0 -12,5m wählbar
-im Handbetrieb schalten die Pumpen nach 2 Minuten Laufzeit
automatisch ab
-Anbindung an Fernwirksysteme über digitale und analoge
Ein-
u. Ausgänge
-alle Einstellungen u. Störmeldungen bleiben nach
Stromausfall erhalten
-Drehfeld-und Phasenausfallkontrolle (über das Menü zu
aktivieren)
-Laufzeitüberwachung
-Eingang für Schwimmerschalter als Trockenlaufschutz
-Analogausgänge 0-10 V und 4-20 mA
-Fehlerspeicher
-vormontiertes Drehstromkabel 5x4 mm2 mit CEE 32-Stecker
mit Phasenwender
-Gehäusegröße BxHxT: 270 x 264 x 144 mm
-Betriebsspannung: 400 V
-Frequenz: 50/60 Hz
-Steuerspannung: 230 V/AC/50/Hz
-Leistungsaufnahme im Ruhebetrieb: max. 7W
-Temperaturbereich: -20 bis + 60GradC
-Schutzart IP 54

Integrierte Modbus RTU Schnittstelle für die Verbindung mit
Gebäudeleittechnik
z.B. Auslesen von Wasserpegel, Status der Relais, Laufzeit,
Stromverbrauch, letzte Störungen uvm.
z.B. Lesen/ Ändern von H-0-A, Einschaltniveaus,
Nachlaufzeit, Störung quittieren, uvm.
Anschluss an Leitsystem per A/B/GND

Menüsprache frei wählbar: deutsch, englisch, polnisch,
tschechisch, italienisch, französisch, niederländisch,
spanisch, portugiesisch

Bestehend aus:

ACO Multi Control Schaltgerät Duo, steckerfertig mit
1,5m Anschlusskabel u. CEE 32-Stecker (kann ggf. auf CEE16-
Stecker umgerüstet werden)
20m pneumatischer Steuerleitung 10 x 1,5 mm
Staudruckglocke
Kabeldurchführung
Einbau-und Bedienungsanleitung
Schaltgerät an trockener wettergeschützter Stelle montieren Verwendungshinweis: kein Verwendungshinweis nötig
